Пневматическая подвеска своими руками

Профессиональные водители быстро оценили возможности пневматической подвески для использования в коммерческих грузоперевозках. Она позволяет компенсировать большие нагрузки на штатную подвеску, менять задний свес кузова, увеличивать мягкость хода. Вспомогательная пневмоподвеска постепенно перекочевала на внедорожники, пикапы, минивэны, легковые и коммерческие автомобили. Конструкция пневмобаллонов проста, надёжна и тщательно проработана, поэтому установка пневмоподвески своими руками понятна каждому владельцу автомобиля. Нужно подобрать подходящий комплект, подготовить слесарный инструмент и подъёмник, внимательно изучить инструкцию и не спеша приступить к работе.

Особенности пневматической подвески

  • Легко установить без посторонней помощи практически на любой частный или коммерческий автомобиль: легковой, внедорожный, минивэн, пикап, фургон.
  • Улучшаются динамические характеристики автомобиля, повышается плавность хода, устраняются последствия перегруза и достигается компенсация веса транспортного средства, обеспечивается стабильный клиренс автомобиля.
  • Повышается энергоёмкость заводской подвески, так как пневмосистема работает в качестве буферов сжатия, что придаёт конструкции пневмоподвески прогрессивную жесткость с нелинейной упругой характеристикой.
  • Увеличивается срок службы передней и задней штатной подвески, исключается вероятность поломки рессор и пружин, повышается устойчивость транспортного средства к перегрузкам.
  • Появляется возможность величину дорожного просвета,  а конструкция пневмоподушек позволяет ездить с комфортом на разбитых дорогах.
  • Достигается предсказуемое поведение авто в сложных дорожных условиях; уменьшается крен при прохождении поворотов, улучшается сцепляемость шин с дорогой; работа тормозной системы становится более эффективной; снижается положение центра тяжести автомобиля, стабилизируется его курсовая устойчивость.

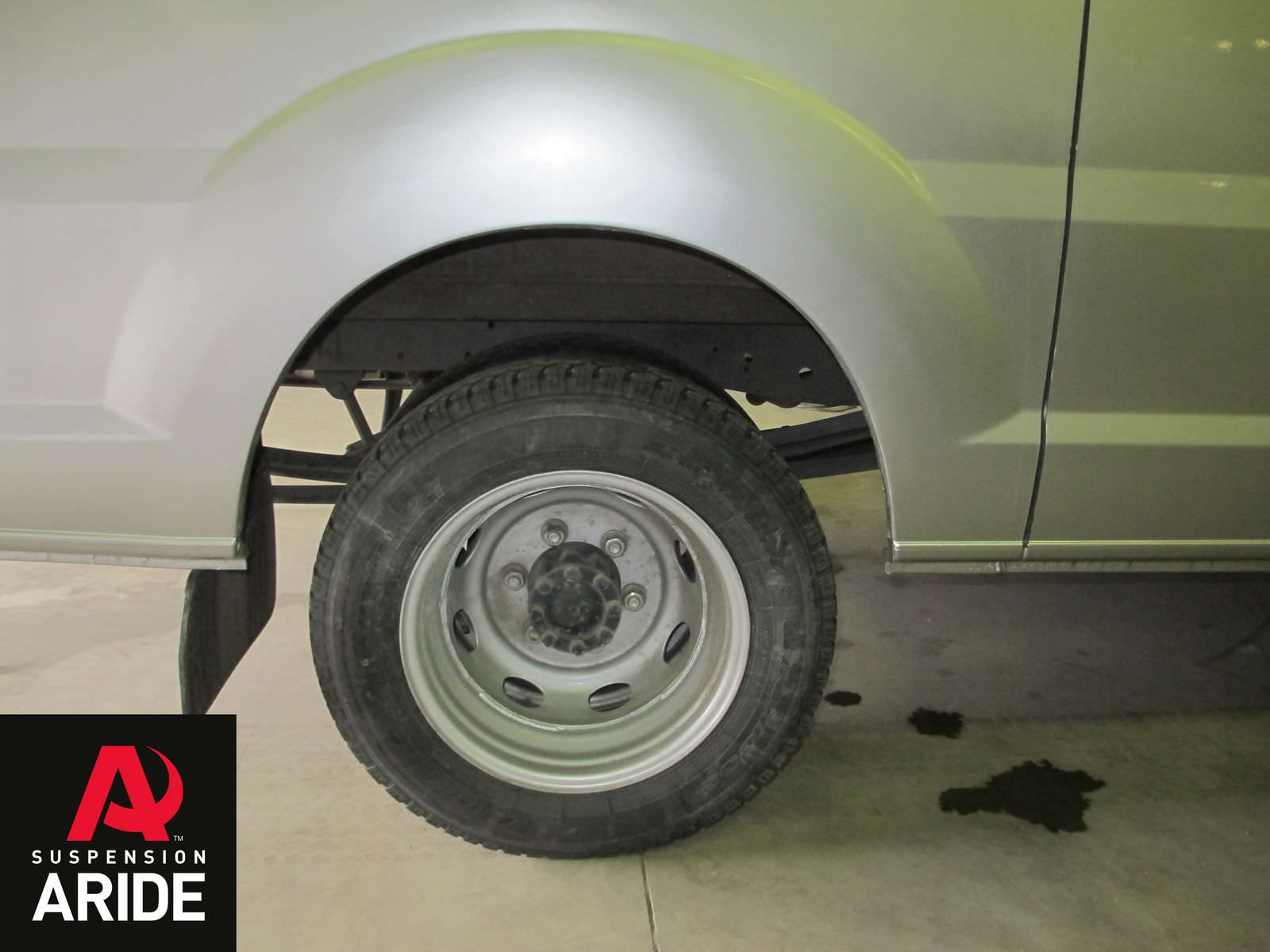

пневмоподвеска своими руками



Пневмосистема на автомобиль своими руками: особенности конструкции

Регулировка и управление пневматической подвеской выполняется с помощью ручной или автоматической системы управления. Блок управления постоянно подключен к бортовой сети автомобиля. При самостоятельной установке пневматической подвески элементы конструкции устанавливаются в следующих местах:

  • Компрессор пневмоподвески – любое подходящее место на автомобиле, где нет грязи и воды: в моторном отделении под капотом, под водительским сидением, за сидением или в другом защищённом месте; при установке к компрессору предъявляется особое требование – устанавливается строго в вертикальном положении.
  • Ресивер для пневмоподвески – располагается в любом удобном месте для обслуживания и контроля: под кузовом, в моторном отделении; в нем хранится запас сжатого воздуха, чтобы поддерживать заданное давление в системе и подавать воздух в пневмобаллоны.
  • Клавиши управления – размещаются на передней панели (торпедо) автомобиля; количество клавиш от 1 (для одной оси) до 4 (на каждое колесо).
  • Манометры для контроля давления – крепятся в любом месте панели, где есть хороший обзор с водительского места; можно скрытно разместить в бардачке вместе с клавишами пульта управления.





Как установить своими руками пневматическую подвеску автомобиля

При самостоятельной установке предстоит заменить штатные элементы подвески на пневмоэлементы. Это специальные пневмобаллоны, изготовленные из армированной резины с конструкцией типа сильфон или рукав. Они накачаны сжатым воздухам и постоянно удерживают повышенное давление в системе. Пневматические баллоны в течение всего срока службы воспринимают дорожные неровности, мягко гасят удары, снижают вибрации до приемлемых значений.



Перед установкой пневмоподвески на автомобиль своими руками следует определиться с типом пневмосистемы:

  • Одноконтурная – устанавливается на одну ось; достигается одинаковое регулирование давления в каждом пневмобаллоне.
  • Двухконтурная – представляет собой сочетание двух одноконтурных пневмоподвесок, когда на передней и задней оси есть своя пневматика; обеспечивает независимое регулирование дорожного просвета в передней и задней части автомобиля.
  • Четырехконтурная – самый продвинутый вариант, когда компьютер с помощью четырёх датчиков давления и обратных клапанов автоматически управляет каждой пневмоподушкой и посредством подачи воздуха полностью нивелирует крены кузова.





Как сделать пневмоподвеску своими руками

Разработанная в нашей компании пневмоподвеска устанавливается вместо штатных пружин или служит в качества дополнительного упругого элемента к рессорным листам.

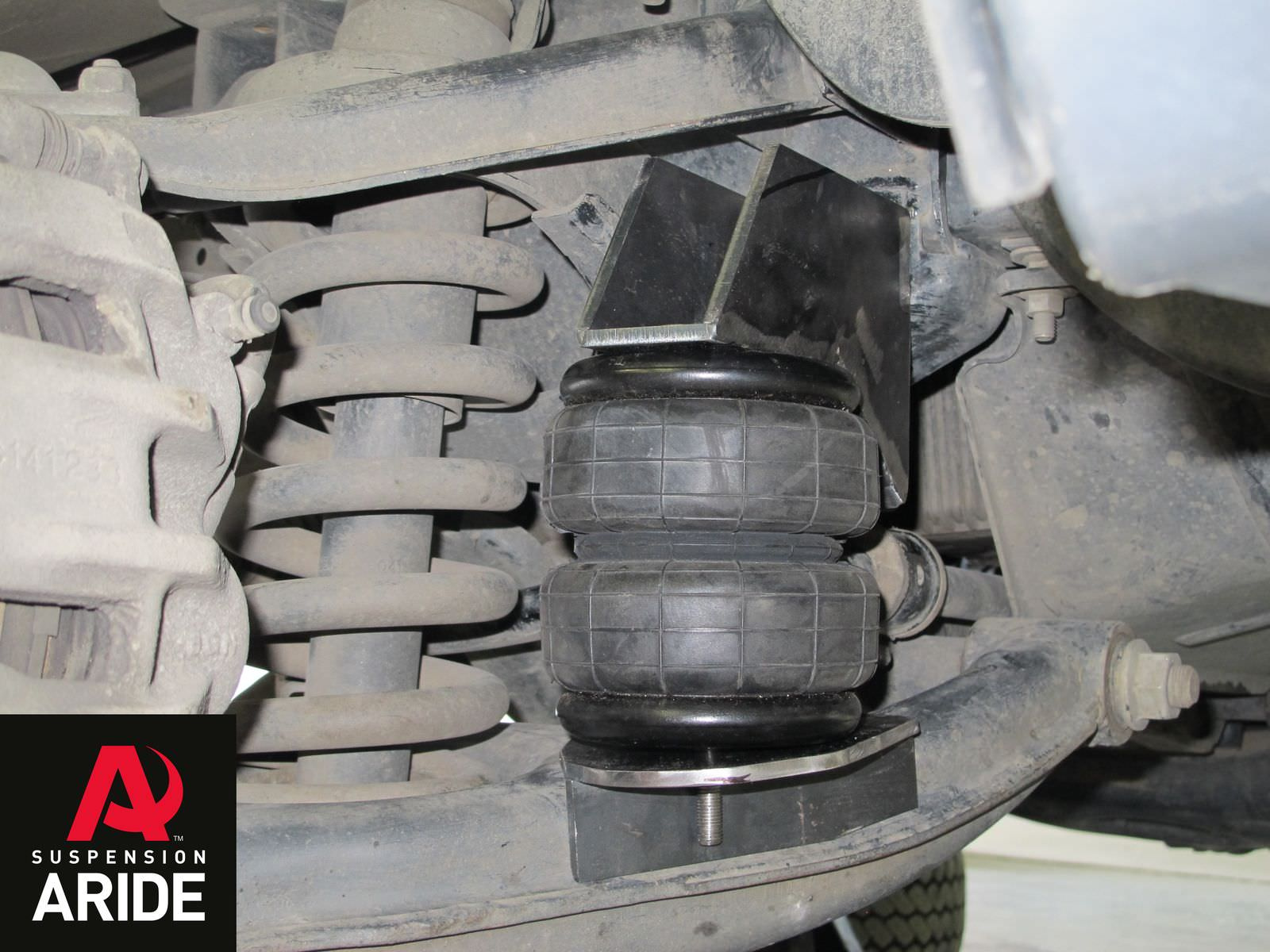

пневмоподвеска с пружиной

Выберите один из вариантов монтажа комплекта пневмоподвески и определите место для оптимальной установки:

  • Для рессорной подвески – место крепления отбойника.
  • Для пружинной подвески – на месте установки пружины, где будет размещаться пневмоэлемент.



Далее следует замерить места, предназначенные для установки специальных кронштейнов крепления пневмоподушек. При этом нужно учесть конструкцию штатной подвески:

  • Габаритные и присоединительные размеры.
  • Допустимое свободное пространство.
  • Рабочий ход штатной подвески.



Также необходимо учитывать предназначение подушки:

  • Для компенсации грузоподъёмности – устанавливают подушки сильфонной конструкции.
  • Для комфортной езды – выполняют монтаж подушки рукавного типа.



Исходя из особенностей конструкции подвески и желаемого результата подбирается подходящая пневмоподушка.

Кронштейны для крепления пневмоподушек лучше всего изготовить самостоятельно или заказать у специалиста. Для изготовления кронштейнов можно использовать углеродистую конструкционную сталь с защитным покрытием толщиной 6 мм или легированную сталь аналогичных параметров.





Порядок монтажа и требования

Прочитайте наши рекомендации и самостоятельно установите пневмосистему на собственный автомобиль:

  • Купите готовый комплект пневмоподвески; в набор входят – компрессор, ресивер, датчики для контроля давления, блок управления пневмоподвеской, манометр, резиновые шланги и пневмомагистрали.
  • Поднимет автомобиль с помощью автоподъемника или домкратов.
  • Снимите колеса, где планируется установка пневмоподвески.
  • Демонтируйте штатные отбойники или пружины подвески.
  • Установите кронштейны в штатные технологические отверстия в кузове автомобиля; их легко найти по резиновым заглушками.
  • Крайне не рекомендуется резать, сваривать или сверлить кузовные детали и элементы штатной подвески!
  • Установите верхний и нижний кронштейн; между ними разместите пневмоподушку.
  • Под крепление установите фланцы, которые выбираются по диаметру пневмоподушки и стойки.
  • Смонтируйте пневмолинии – соединительные трубки и шланги компрессора. Они нужны, чтобы обеспечить подачу сжатого воздуха от компрессора к ресиверу.
  • Проложите электрические провода для питания компрессора от бортовой сети 12 В и для питания блока управления.

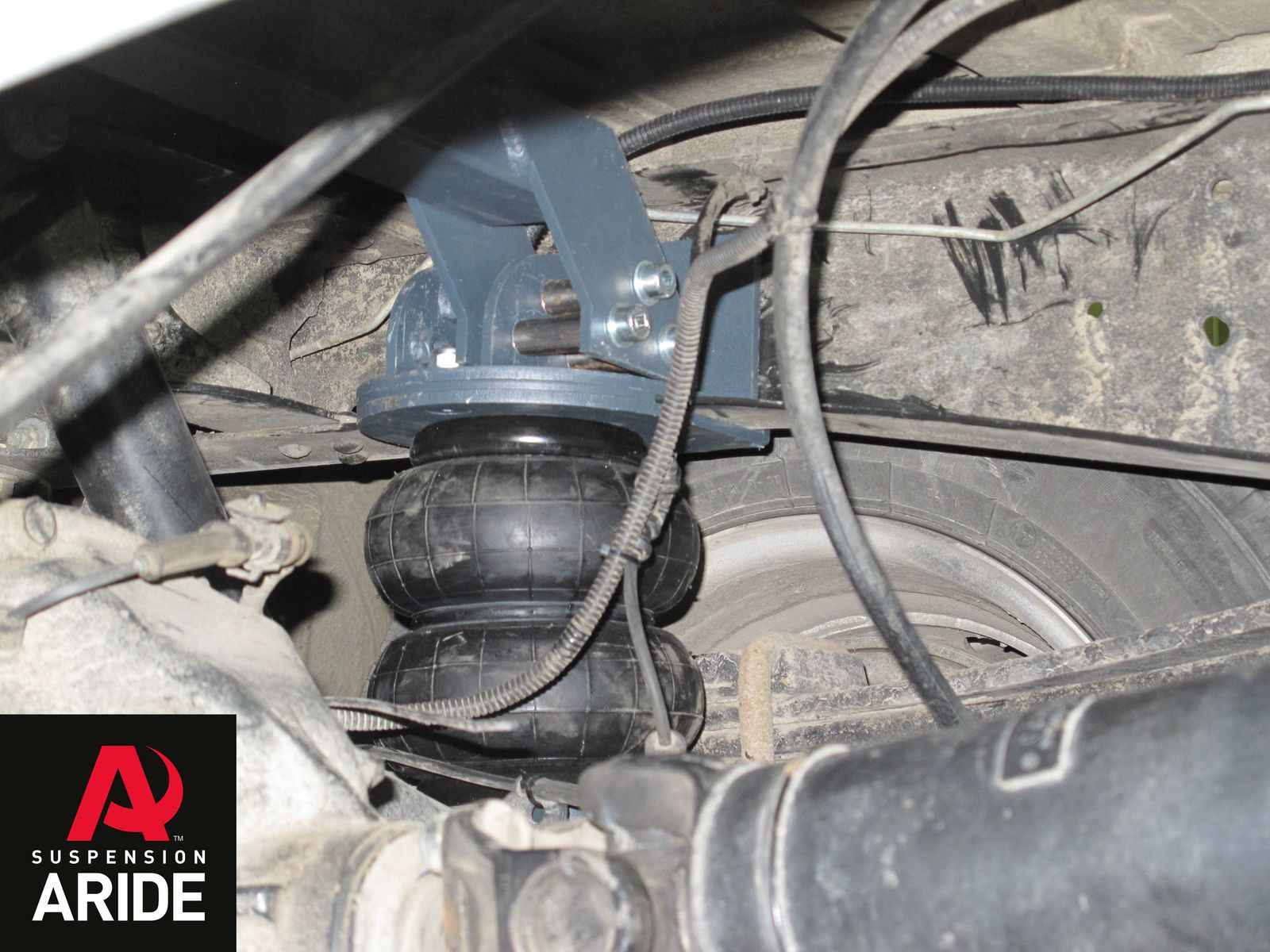

задняя пневмоподвеска



Как проверить исправность и работоспособность

После сборки конструктивных элементов требуется выполнить проверку в действии и целостности системы.



  • Накачайте воздух в пневмобаллоны и проверьте давление.
  • Выполните калибровку пневмосистемы и проконтролируйте дорожный просвет автомобиля при его полной загрузке.
  • Обратите внимание на равномерную накачку каждой пневмоподушки, одинаковое положение кузова над уровнем пола, отсутствие утечек воздуха.
  • После завершения установки повторно отрегулируйте развал колес.





Компания A-Ride предлагает на выбор пневматические системы для автомобилей отечественного и зарубежного производства. Мы выпускаем оригинальные комплектующие и продаем готовые комплекты для самостоятельной установки. У нас самые низкие цены и действует годичная гарантия. Предлагаем заглянуть в наш каталог и выбрать фирменные изделия для Вашего автомобиля!
