Инструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Технические характеристики



1.OB.PS

2.OB.PS

3.OB.PS

Количество контуров, шт

1

2

3

Количество пневмоэлементов для подключения, шт

2

2, 4

4

Максимальное рабочее давление, psi (бар)

     165 (11)              165 (11)                 165 (11)



Список комплектующих

№


Наименование

Количество

Примечание

1

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

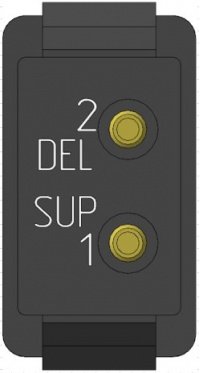

Пневмоклавиша

1.OB.PS - 1 шт

2.OB.PS - 2 шт

3.OB.PS - 3 шт

Подключить к

пневматическим

портам

соответствующие

пневмомагистрали



SUP к ресиверу



DEL к подушкам и

манометру

2

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Тройник трубка 6/4

мм





1.OB.PS -2 шт.

2.OB.PS – 3 шт.

3.OB.PS – 5 шт.





3

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Фитинг манометра

трубка 6/4 мм –

резьба внутренняя

1/8 NPT



1.OB.PS – 1 шт.

2.OB.PS – 2 шт.

3.OB.PS – 3 шт



Для сборки

использовать

резьбовой

герметик, накрутить

фитинги на

штуцера

манометров, после

врезки манометра

или установки его в

монтажную панель

4

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Манометр с

подсветкой



1.OB.PS – 1 шт.

2.OB.PS – 1 шт.

3.OB.PS – 2 шт.



В зависимости от

поставки манометр

может иметь

черный или белый

циферблат.

Комплектуется

лампой накала.





5

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Штатный ресивер

автомобиля



Не входит в

состав комплекта





6

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Пробка ресивера

М16



1 шт

Для сборки использовать резьбовой герметик, подключается к штатному ресиверу

7

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Шаровый кран G1/4

1 шт

Для сборки использовать резьбовой герметик

8

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

1510 6/4-1/4, Фитинг, 6-1/4

1 шт

Для сборки использовать резьбовой герметик

9

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Ответвитель

1.OB.PS – 1 шт.

2.OB.PS – 1 шт.

3.OB.PS – 3 шт.



C помощью ответвителя произвести врезку в провод зажигания



10

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Гильза соединительная 1,5

2 шт.



Обжать

соответствующие

провода



11

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Наконечник кольцевой 1,5-6

1 шт

Обжать

соответствующие

провода



12

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Провод 1*0,75 мм красный

1 м

Обжать

соответствующие

провода

13

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Провод 1*0,75 мм черный

1 м



14

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

Пневматическая магистраль 6/4 мм

7 м



15



Гофрорукав 7 мм,

черный

2 м



16



Хомут-стяжка 3*150 мм

10 шт



17



Резьбовой герметик

1 шт

Использовать для

герметизации

резьбовых

соединений

фитингов



Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию изделия без предварительного уведомления

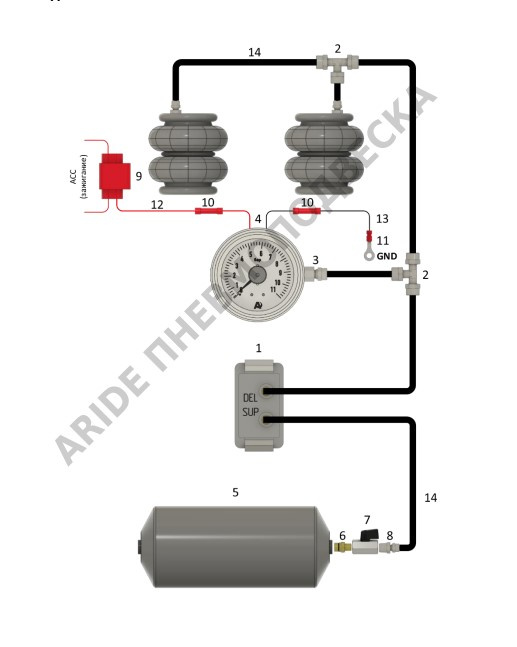

Схема подключения 1.OB.PS

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

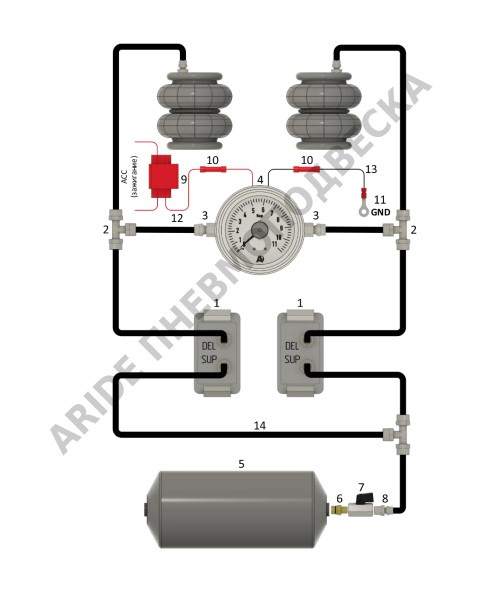

Схема подключения 2.OB.PS

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS

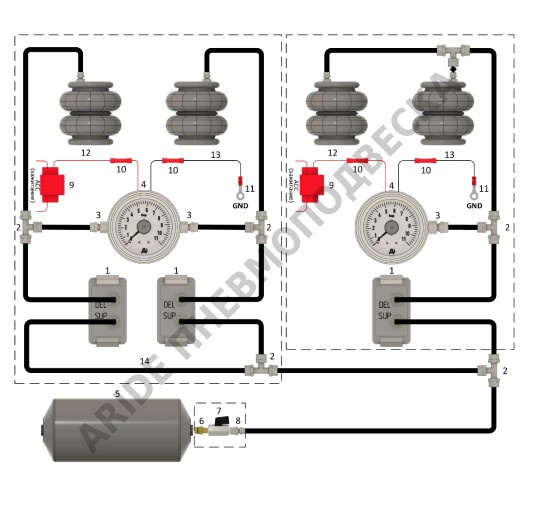

Схема размещения компонентов 3.OB.PS

Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
