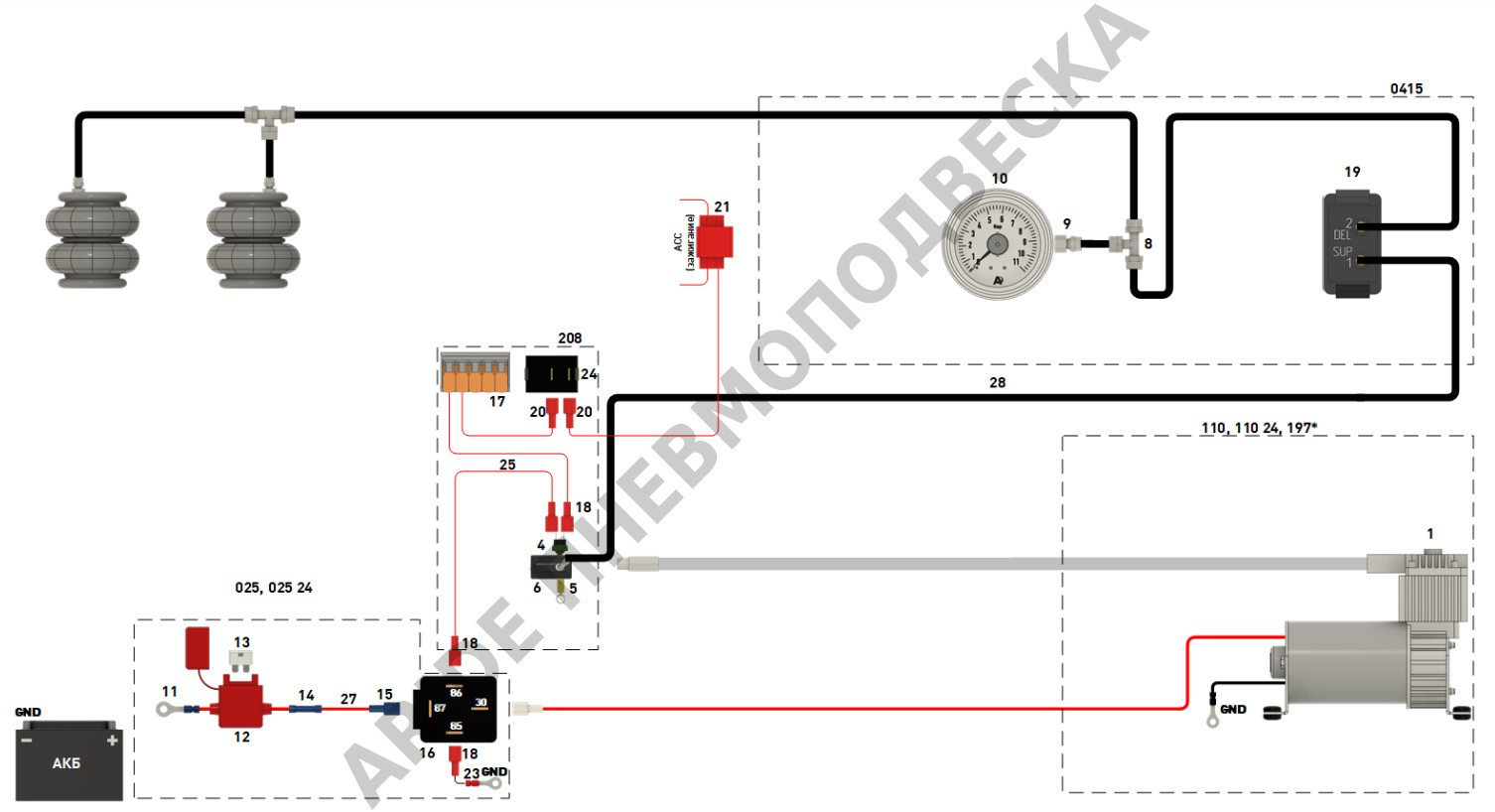

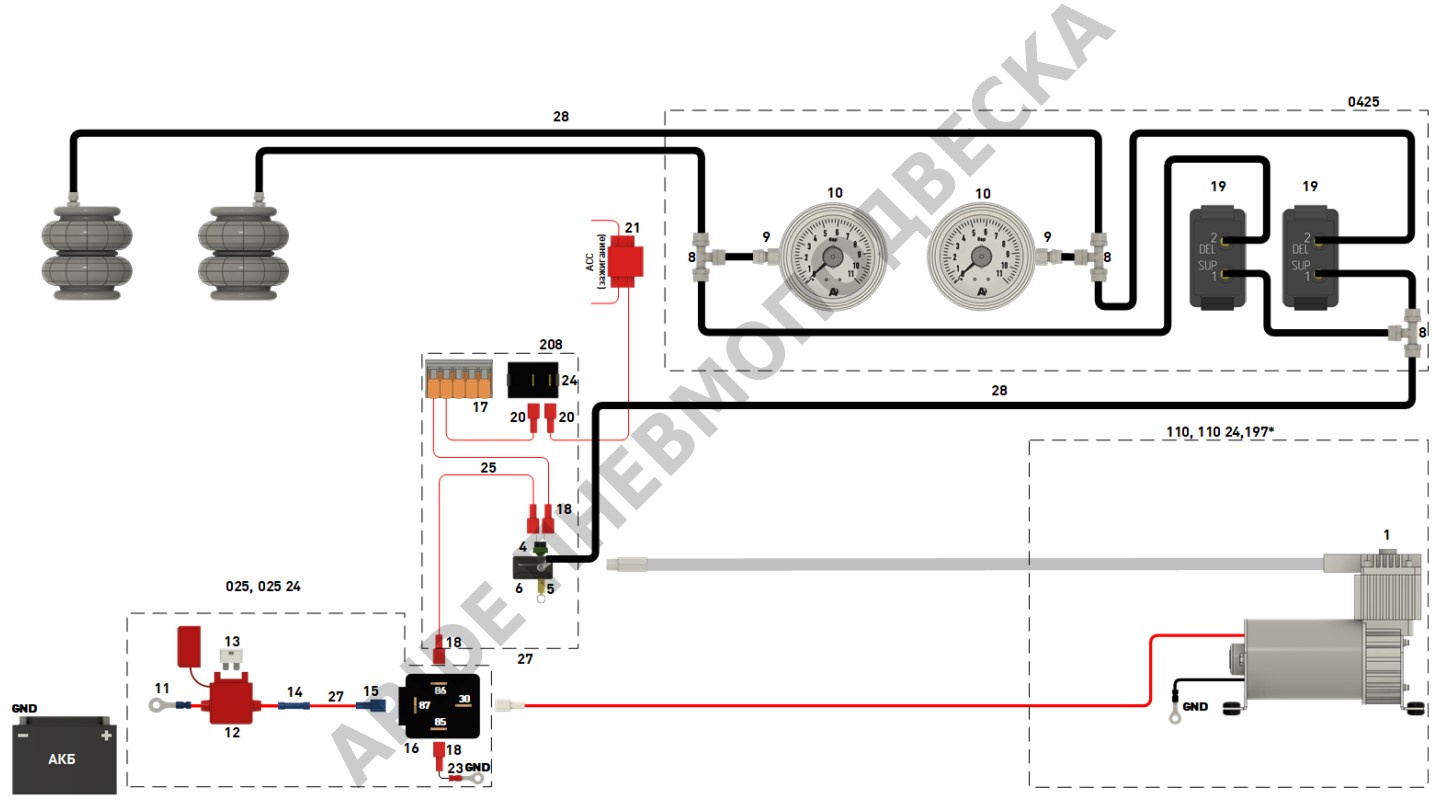

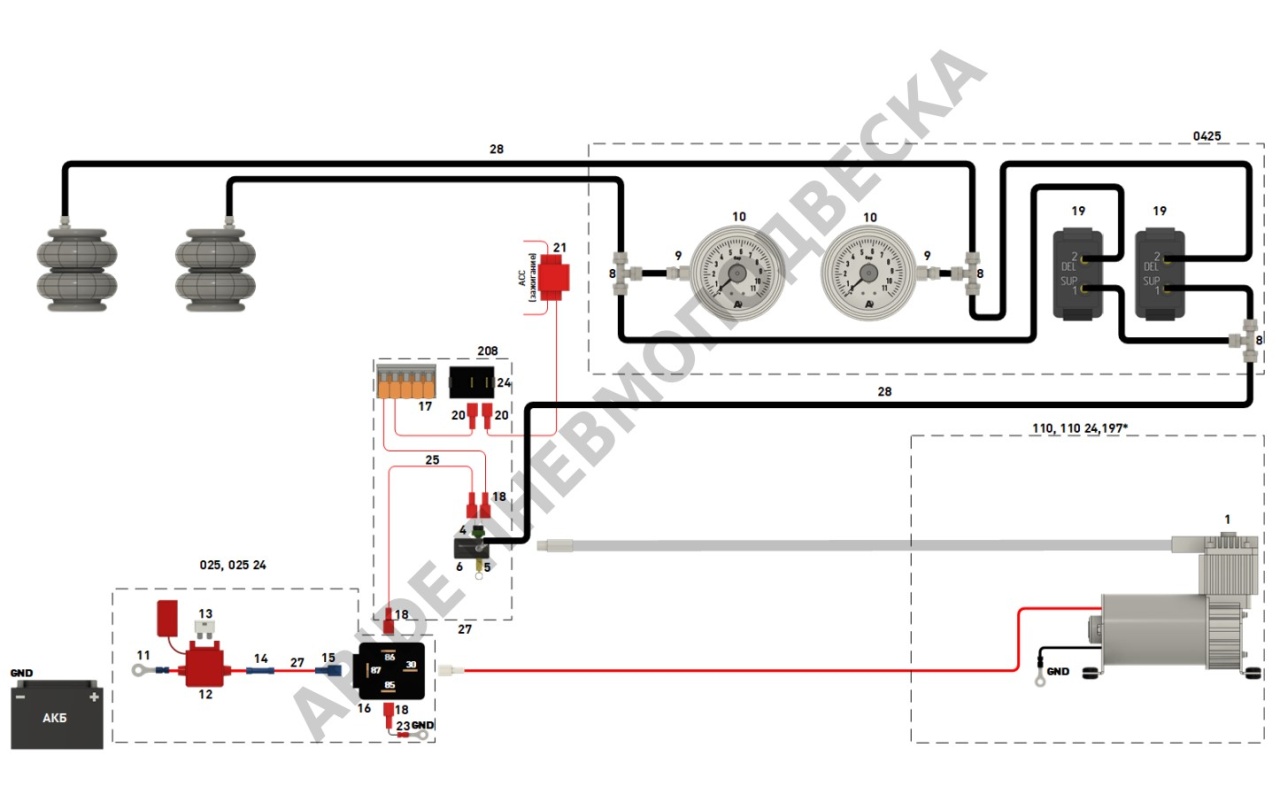

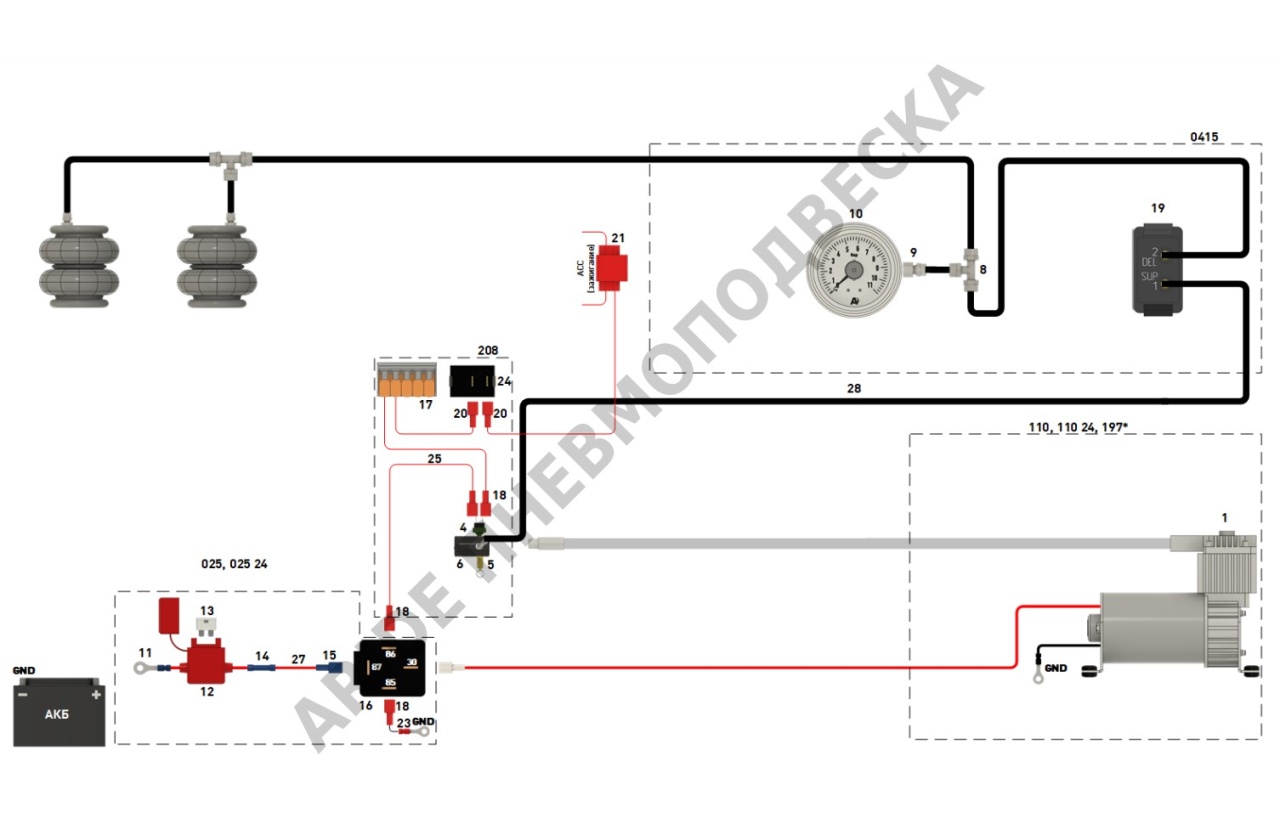

Схема подключения пневмоподвески - Серия Эконом

Эконом

Модель компрессора

92C / 100C

Напряжение (базовая модификация)

12В

Модификация на 24В**

есть

Объем ресивера, л

нет

Максимальное рабочее давление, psi (бар)

120 (8)

Давление включения компрессора, psi (бар)

90 (6)

Давление отключения компрессора, psi (бар)

120 (8)

Номинал предохранительного клапана, psi (бар)

145 (10)

Рабочий цикл – время работы / время отдыха, мин

6 / 34

Производительность, норм. л/мин

29 / 36

Максимальный пусковой ток, А

10 / 15

Класс защиты

IP54

Позиция на схеме

Наименование

1

Компрессор

3

Фитинг проходной, 1/4

4

Реле давления

5

Клапан предохранительный

6

Коллектор 4х1/4 + 1х1/8 под элемент подогрева

7

Лампа а/м W5W с патроном

8

Фитинг тройник с накидной гайкой, Т 6

9

Фитинг прямой с накидной гайкой, 6-1/8 М

10

Манометр

11

Наконечник кольцевой изолированный НКИ 2,5-8

12

Держатель предохранителя норма с проводами

13

Предохранитель ножевой "норма"

14

Гильза соединительная изолированная ГСИ 2,5

15

Разъем плоский полностью изолированный мама РППИ-М 2,5-6,3

16

Реле 4-х контактное

17

Клемма для 5 проводников WAGO

18

Разъем плоский полностью изолированный мама РППИ-М 1,5-6,3

19

Клавиша пневматическая

20

Разъем плоский полностью изолированный мама РППИ-М 1,5-2,8

21

Ответвитель ОВ 1

22

Гильза соединительная изолированная ГСИ 1,5

23

Наконечник кольцевой изолированный НКИ 1,5-6

24

Переключатель клавишный, on-off, с фиксацией круглый (установка под сверло 16 мм)

25

Провод ПуГВ 1*0,75 красный

26

Провод ПуГВ 1*0,75 черный

27

Провод ПуГВ 1*2,5 красный

28

Трубка нейлоновая 6/4, черная
