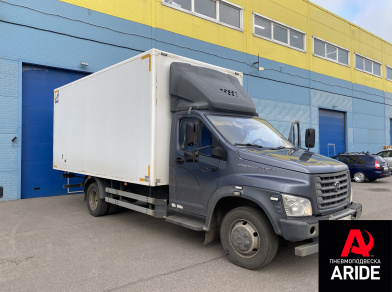

Проект 2: вспомогательная пневмоподвеска на Газон NEXT

Проект по установке комплекта вспомогательных пневмоподушек на заднюю ось грузового автомобиля Газон NEXT.

Полная масса автомобиля Газон NEXT составляет 8700 килограмм, а его грузоподъёмность рассчитана до 5000 килограмм. Но в большинстве случаев грузоподъёмности заводского пакета рессор критично не хватает, так как автомобиль может быть с удлинённой колёсной базой, и тяжёлыми надстройками. Для полноценного использования автомобиля, на него был установлен комплект вспомогательных пневматических подушек на заднюю ось. Данные подушки компенсируют до 4000 килограмм нагрузки с задней оси. В комплекте применяются подушки 250/2 - это двухсекционные сильфоны. Такие пневмоэлементы способны не только компенсировать нагрузку с рессор, но так же уменьшить раскачку автомобиля, в силу того, что они имеют большой объём воздуха. Ведь Газон NEXT с завода не оборудован амортизаторами.

Пневмоподушки устанавливаются на автомобиль при помощи кронштейнов, которые крепятся на мост и на раму. Для установки нижних кронштейнов необходимо перенести штатный сапун. Заводской сапун выкручивается, а на его место устанавливается специальный г-образный фитинг, к которому подсоединяется пневмолиния. Она уже выводится на раму, и ней присоединяется заранее выкрученный сапун моста. Тем самым мы не только даём возможность установки нижних кронштейнов, но и защищаем мост от попадания влаги, ведь теперь сапун установлен гораздо выше моста. Все трубки об подушек протягиваются вдоль рамы и заходят в салон через заводское отверстие под водительским сидением.

Управлением на таких автомобилях служат специальные безкомпрессорные системы управления. В данном случае используется двухконтурная система управления 2.ОБ.ПС. Она подключается к заводской воздушной системе. Подключение происходит в ресивер, через шаровый кран. Блок управления системой устанавливается на основание водительского сидения. Блок состоит из двухстрелочного манометра и двух пневмоклавиш.
