Наши проекты: Установка пневмоподвески на УАЗ Патриот

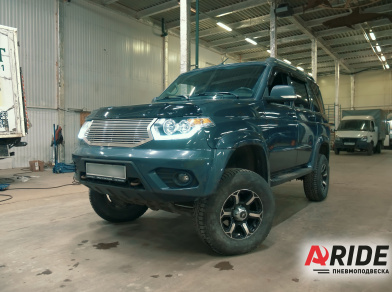

Представляем вашему вниманию проект по установке пневматической подвески на автомобиль УАЗ Патриот.

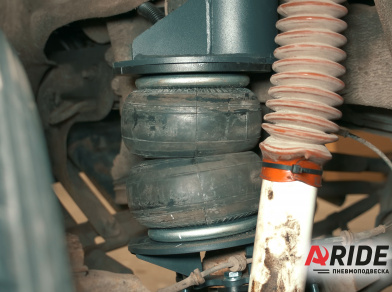

В данном проекте была произведена установка пневматических подушек на переднюю ось. Пневмоподушки устанавливаются вместо заводских пружин. Для монтажа комплекта достаточно демонтировать заводские пружины, и на их посадочные места установить новые кронштейны и пневмоэлементы. Всё устанавливается без каких либо доработок. Верхние кронштейны надеваются на заводские чашки крепления пружины. Нижние кронштейны так же надеваются на чашки, только уже на мосту, и дополнительно притягиваются обхватами при помощи болтов. Пневмоэлемент крепится за счёт двух болтов на верхнем фланце, и одном на нижнем.

Комплект вспомогательной пневмоподвески на задней оси уже был установлен клиентом ранее. Комплект устанавливается между мостом и рамой. Верхние кронштейны крепятся к раме, а нижние кронштейны устанавливаются на мост и притягиваются обхватами.

Для обеспечения большей мягкости работы пневматической подвески, оба комплекта были оснащены дополнительным рессиверами. При работе подушек происходит перетекание воздуха из пневмпоэлементов в ресиверы и обратно. Большая пропускная способность обеспечивается за счёт использования пневматической магистрали увеличенного сечения.

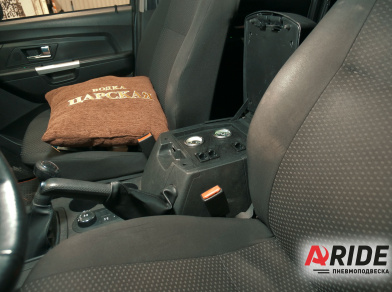

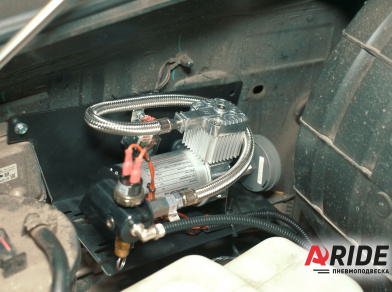

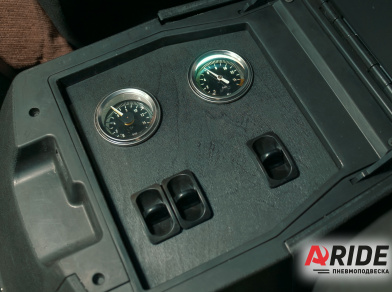

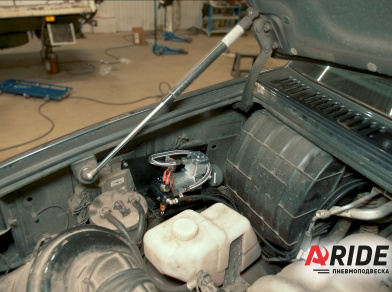

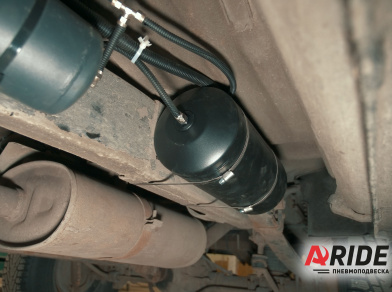

Регулировка давления в подушках обеспечивается за счёт трёхконтурной системы управления 3.120.ПС. Компрессор ARIDE 100C , был установлен в подкапотном пространстве, рядом с климатической установкой. Ресивер, входящий в систему управления был закреплён на раме, рядом с ресиверами, которые напрямую подключаются к подушкам. Два манометра и пневмоклавиши были установлены в подлокотник, при помощи специальной пластины.

Плюсом данного дооснащения является то, что автомобиль становится более мягким и комфортным, появляется регулировка клиренса, жесткости.
