Наши проекты: Установка пневмоподвески на JAC N-80

Проект по установке комплекта вспомогательной пневмоподвески на автомобиль JAC N-80.

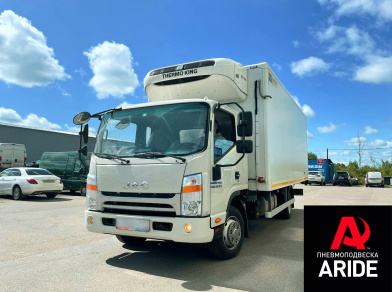

JAC N-80 - это достаточно свежий для российского рынка среднетоннажный грузовой автомобиль. Максимальная масса грузовика составляет порядка 8000кг, а общий вес, который он способен поднять - равен практически 5000кг.

В силу такой большой нагрузки, задние рессоры не справляются. Правильным решением в данном случае будет установка вспомогательной пневмоподвески на заднюю ось.

Нашими мастерами и инженерами был разработан комплект пневматической подвески на заднюю ось в дополнение к штатным рессорам.

Комплект изготовлен из 6 миллиметровой стали, а это даже больше заводской толщины рамы.

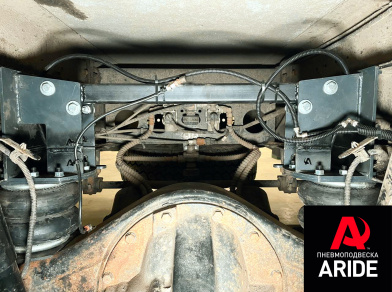

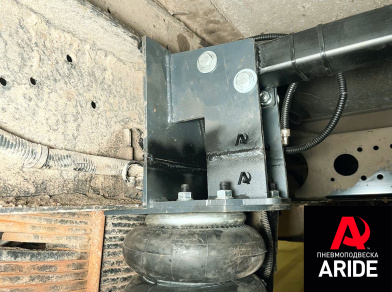

Как это принято, что бы не сверлить дополнительных отверстий в раме, комплект устанавливается в заводские отверстия в раме, куда ранее крепился отбойник. Верхняя же часть кронштейна упирается в верхнюю часть рамы, тем самым равномерно распределяя нагрузку на раму. Так же верхние кронштейны дополнительно связаны между собой поперечным усилителем.

Нижние кронштейны садятся на мост и притягиваются обхватами.

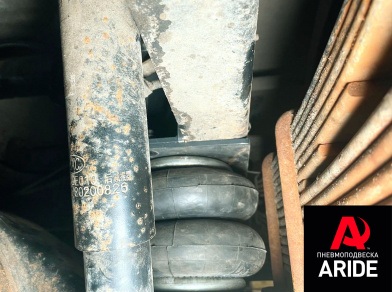

Комплект оборудован подушками 180D1, каждый пневмоэлемент способен поднять до 1500кг.

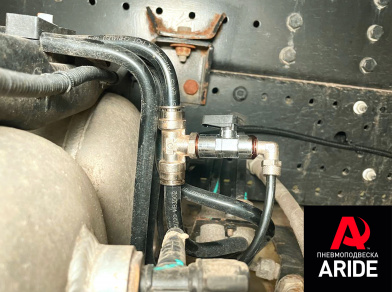

Для управления пневмоподвеской была выбрана система 2.ОБ.ПС. Это бескомпрессорная система управления, которая подключается к заводской воздушной системе.

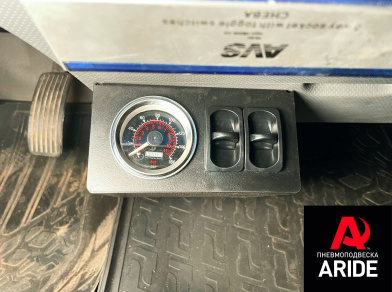

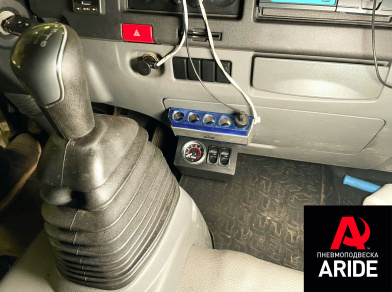

Она оборудована двустрелочным манометром с подсветкой и двумя пневмоклавишами, которые расположили в нижней части центральной консоли.
