Наши проекты: Установка пневмоподвески на JAC 120

Проект по установке комплекта вспомогательной пневмоподвески на заднюю ось автомобиля JAC N120.

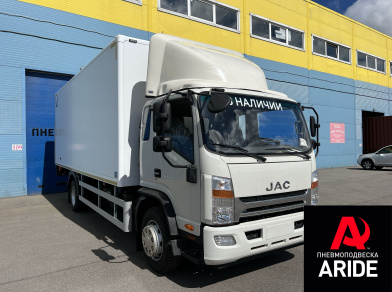

Это абсолютно новый грузовик от компании JAC Motors. С завода грузоподъёмность данного автомобиля составляет 8000кг. Но для того что бы защитить штатные рессоры от износа, рекомендуется установка комплекта вспомогательной пневмоподвески. Данный комплект способен компенсировать до 4000 кг нагрузки с задней оси.

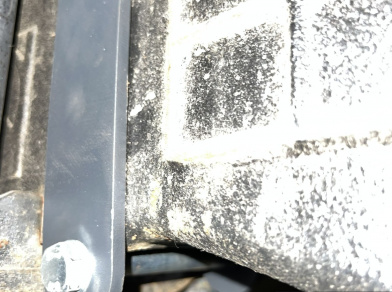

Кронштейны устанавливаются на чулок моста и притягиваются при помощи обхватов, это обеспечивает надёжное крепление и предотвращает смещение кронштейнов на мосту.

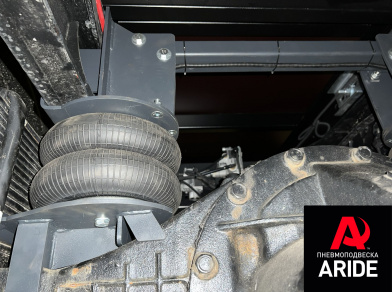

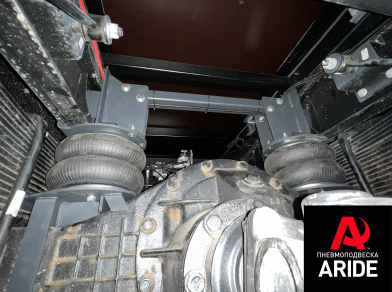

Верхние кронштейны устанавливаются в раму и обхватывают её. Дополнительно верхние кронштейны соединены между собой за счёт поперечного усилителя. Он крепится при помощи 8ми болтов М10, и за счёт него полностью предотвращается вращающий момент возникающий на раме.

Вспомогательная пневмоподвеска не только компенсирует нагрузку на рессоры, но и увеличивает клиренс, улучшает ездовые характеристики, добавляет плавности хода при проезде неровностей.

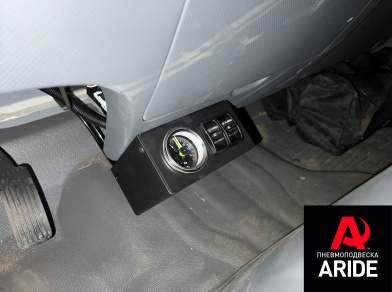

Для управления пневмоподвеской устанавливается двухконтурная система 2.ОБ.ПС., которая подключается к заводскому воздушному ресиверу через шаровый кран. Управление реализовывается за счёт двух пневмоклавиш и одного двухстрелочного манометра. Сам блок управления, для удобства располагается в нижней части центральной консоли.
