Наши проекты: Установка пневмоподвески на Hyundai HD78

Проект по установке комплекта вспомогательной пневмпоподвески на заднюю ось автомобиля Hyundai HD78.

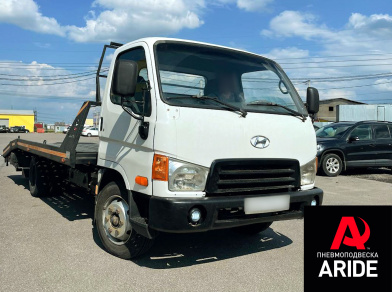

Данный автомобиль оборудован платформой для перевозки транспортных средств. Заводские рессоры уже не способны выдерживать заявленную нагрузку. Рациональным решением данной проблемы является установка комплекта вспомогательной пневмоподвески. При помощи данного комплекта возможно снять до 3000кг нагрузки с заднего пакета рессор, улучшить ездовые характеристики автомобиля, добавить комфорт в управлении, увеличить клиренс, и самое  главное - убрать раскачку и компенсировать неровномерную нагрузку.

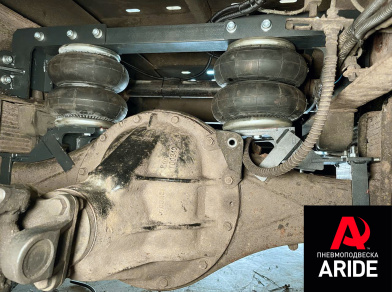

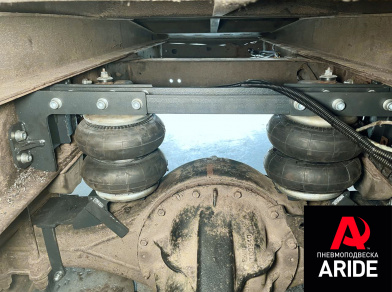

Комплект устанавливается на заводские места крепления. Верхние кронштейны устанавливаются в раму и притягиваются к ней при помощи 8ми болтов М10. Для того что бы компенсировать нагрузку на раму, верхние кронштейны стягиваются между собой при помощи поперечного усилителя. В данном комплекте именно к поперечному усилителю (балке) притягиваются верхние фланцы пневмоподушек.

Нижние кронштейны одеваются на чулок моста, и притягиваются к нему при помощи нижнего болтового соединения. Для дополнительной жёсткости нижние кронштейны устанавливаются между стремянных болтов.

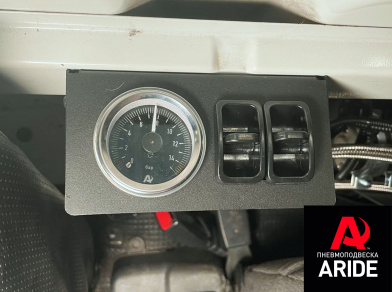

Управление данными пневмоподушками реализовано при помощи двухконтурной систему управления - 2.Эконом. Система оснащена 24В компрессором, который нагнетает в подушки давление до 8 атмосфер. Регулировка и отслеживание давления в пневмоподушках, реализовано при помощи двух пневмоклавиш и одного двухстрелочного манометра с подсветкой. Каждая клавиша отвечает за давление в отдельной подушке. Есть возможность регулировки давления отдельно в правом и левом пневмоэлементах.

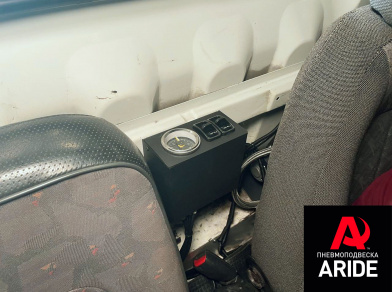

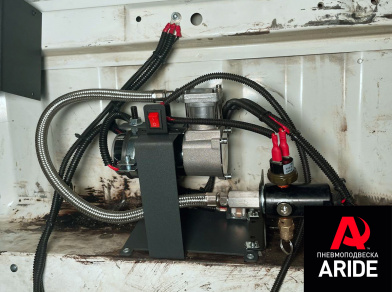

Компрессор установлен за спинкой водительского сидения, а блок управления расположен между водительским и пассажирским сидением.
