Установка пневмоподвески на Газель NEXT Грузовичкоф
Установка вспомогательных пневматических подушек на автомобиль Газель NEXT. В данном проекте показана установка комплектов вспомогательной пневмоподвески на переднюю и на заднюю ось, а так же оснащение автомобиля трёхконтурной системой управления.
Пневмоподвеска создана для того чтобы разгрузить все элементы подвески. В данном случае с передних пружин, пневмоподушки способны снять до 1500 килограмм нагрузки. А на задних рессорах пневмоэлементы компенсируют до 3000 килограмм. Такие показатели обусловлены высокой грузоподъёмной силой двухсекционных сильфонов 140/2 и 180D1. Пневмоэлементы не только разгружают упругие элементы подвески, а так же выполняют ещё несколько основных положительных функций, таких как: защита рессор/пружин от износа и поломки, увеличение плавности хода, дают возможность регулировки высоты клиренса, помогают ровно выставить автомобиль при неравномерной загрузке, а так же защищают от износа сайлентблоки и т.д.

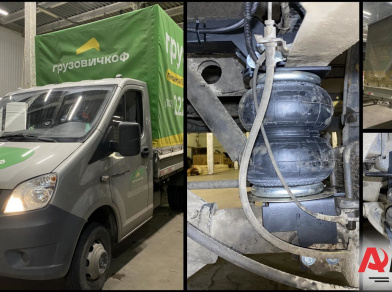

На передней оси подушки устанавливаются на рычаг, верхней точкой опоры служит подрамник. На задней оси подушки устанавливаются между мостом и рамой.

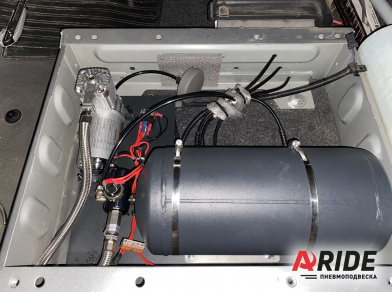

Давление в подушках регулируется за счёт установленной трёхконтурной системы управления 3.120.ПС. Ключевыми элементами такой системы является высокопроизводительный компрессор ARIDE 100, 5 литровый ресивер, и блок управления на три контура. Вся система была расположена под водительским сидением. А блоки управления закреплены на подставке под водительским сидением.
#aride #airride #пневма #пневмоподвеска #пневмоподушки #рессоры #усилиениерессор #газель #NEXT #газельклуб #некст #бизнес #3302 #грузоперевозки #компрессор
![Пневмоподушки на Газель NEXT 4.6 Грузовичков Рис. 1 Установка пневмоподвески на Газель NEXT Грузовичкоф](/thumb392_292_1/upload/images/projects/gaz/gazel_next/13.01.2023/x11gazelle_next.jpeg.pagespeed.ic.PncJrfuYv3.jpg)
![Пневмоподушки на Газель NEXT 4.6 Грузовичков Рис. 4 Установка пневмоподвески на Газель NEXT Грузовичкоф](/thumb392_292_1/upload/images/projects/gaz/gazel_next/13.01.2023/x6gazelle_next.JPG.pagespeed.ic.jAhf2Q8PZg.jpg)
установленные комплекты
![Пневмоподвеска ГАЗ Газель Next, Бизнес, NN, задняя ось, все модификации](/thumb290_290_2/upload/images/products/aride_pnevmo/02090/xpnevmopodveska_gaz_gazele_next_bisnes_nn_universalniy_zadnyaya_osi1.jpg.pagespeed.ic.s787YiFDXH.jpg)
![Пневмоподвеска ГАЗ Газель NEXT, передняя ось](/thumb290_290_2/upload/images/products/aride_pnevmo/02061/xpnevmopodveska_gaz_gazely_next_perednyaya1.jpg.pagespeed.ic.DMMYx3PJBu.jpg)
ресивер 5л
