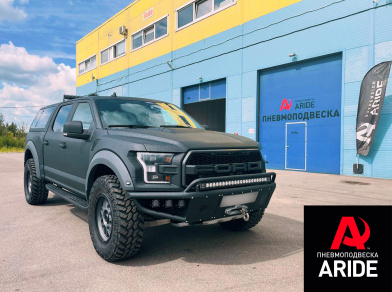

Установка пневмоподвески на Ford Raptor

Интересный проект по установке комплекта вспомогательной пневмоподвески на автомобиль Ford F-150 Raptor.

Ford Raptor имеет хорошие технические характеристики, большие хода подвески, но к сожалению заводской пакет рессор не справляется с нагрузкой. К тому же на автомобиле установлены очень большие колёса, в следствии чего резина постоянно трёт о внутреннюю поверхность арок.

Правильное решение этой проблемы - это установка комплекта вспомогательной пневмоподвески в дополнение к рессорам.

При помощи неё нам удалось поднять автомобиль, увеличить клиренс, добавить мягкости, а самое главное что теперь колёса не будут касаться арок при проезде неровностей.

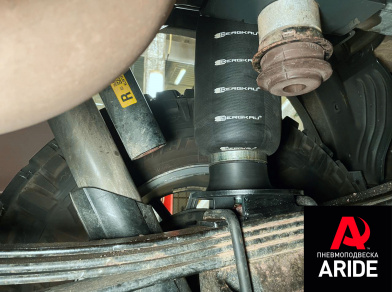

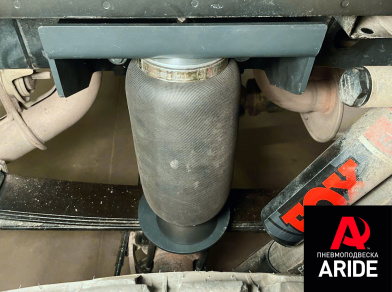

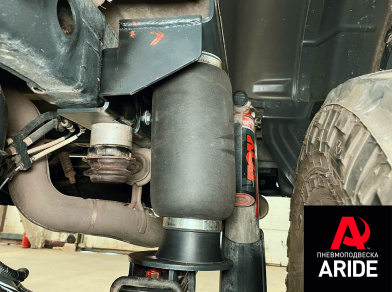

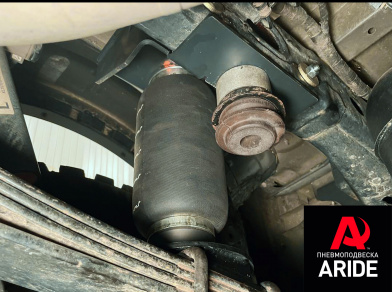

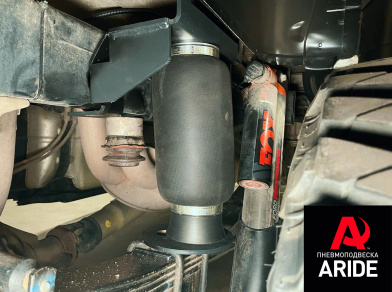

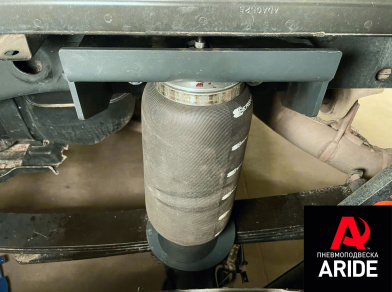

Пневмобаллоны устанавливаются между пакетом рессор и рамой. Нижние кронштейны крепятся под стремянные болты, и притягиваются при помощи них же к рессорам. Верхние кронштейны устанавливаются на раму и крепятся при помощи болтов через раму, тем самым обеспечиваю надёжное соединение.

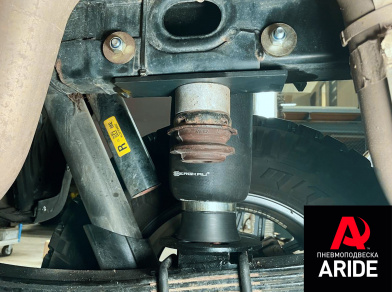

В данном комплекте используются пнвмобаллоны рукавного типа, для обеспечения максимальной мягкости и при больших ходах подвески. Так же при установке комплекте удаётся сохранить заводские отбойники на своих местах.

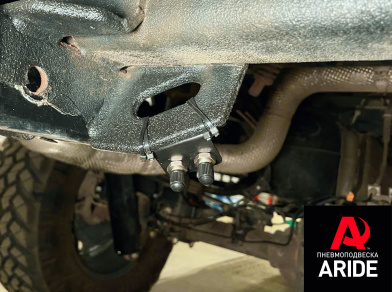

В этом проекте регулировка давления в пневмоэлементах была реализована за счёт двух ниппелей подкачки.
