Установка вспомогательной пневмоподвески на Fiat Ducato

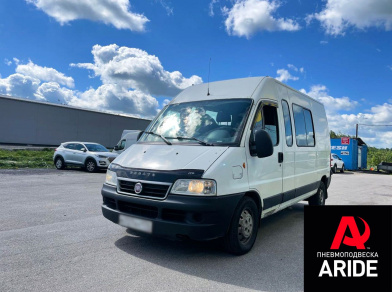

Проект по установке комплекта вспомогательной пневмоподвески на заднюю автомобиля Fiat Ducato 244.

С завода автомобиль оборудован задней двухлистовой рессорной подвеской. С годами рессоры просели и уже не имеют таких высоких характеристик по грузоподъёмности. Для того что бы вернуть заводской клиренс и грузоподъёмность было решено установить комплект вспомогательной пневмоподвески на заднюю ось.

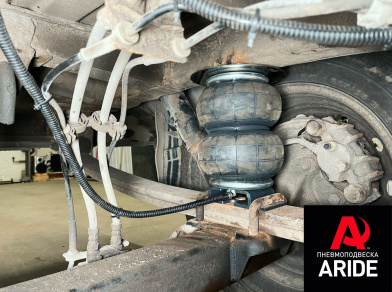

Комплект устанавливается между рессорами и рамой. Для его установки требуется демонтировать штатные отбойники и на их место установить верхние кронштейны в сборе с пневмоподушкой. Кронштейн крепится к раме за счёт болтового соединения через заводское отверстие крепления отбойника.

Нижние кронштейны устанавливаются на пакет рессор и притягиваются к ним за счёт стремянных болтов.

В данном комплекте используются пневмоподушки 160Д1, каждая их которых способна компенсировать до 1100кг нагрузки на задней оси.

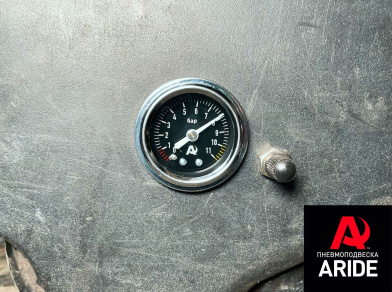

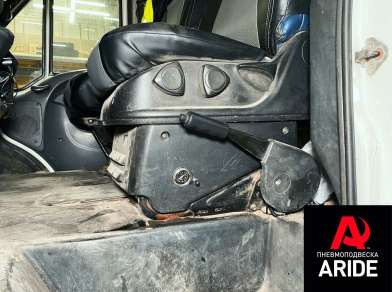

Для отслеживания давления в пневмоэлементах была установлена одноконтурная система 1.ПМ. Манометр и ниппель расположились в нише под водительским сидением.
