Наши проекты: Установка пневмоподвески Fiat Ducato

Проект по установке комплекта вспомогательной пневмоподвески на заднюю ось автомобиля Fiat Ducato.

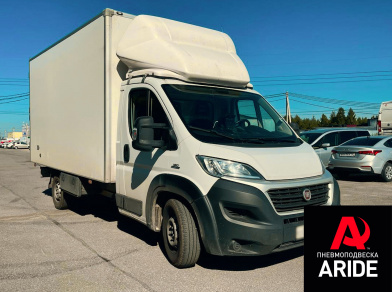

Fiat Ducato имеет общую платформу с такими автомобилями как Citroen Jumper, Peugeot Boxer. Соответственно и комплекты на такие автомобили устанавливаются одинаковые. Вся линейка данных автомобилей оборудована рессорной подвеской на задней оси. Встречаются модификации с однолистовыми и двухлистовыми пакетами рессор. Данный автомобиль оборудован двухлистовым пакетом рессор, но несмотря на это, рессоры так же сильно просели, из-за тяжелой надстройки.

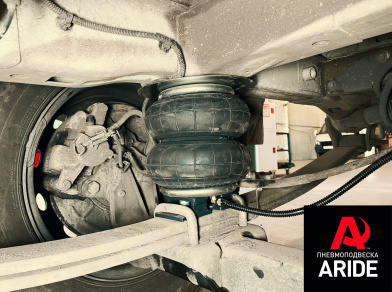

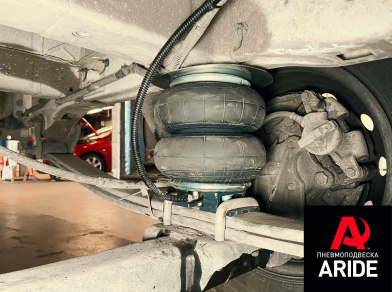

Для того что бы восстановить и улучшить заводскую грузоподъёмность, на автомобиль был установлен комплект вспомогательной пневмоподвески. Комплект состоит из кронштейнов для крепления пневмоэлементов, двух пневмоэлеметов 160D1, болтов крепления, фитингов и пневмолинии. Для установки комплекта необходимо демонтировать заводские отбойники и на их место установить пневмоэлементы. Нижние кронштейны устанавливаются на пакет рессор. Для установки нижних кронштейнов необходимо ослабить стремянные болты, демонтировать пластину и установить на её место нижние кронштейны в сборе с пневмоэлементами.

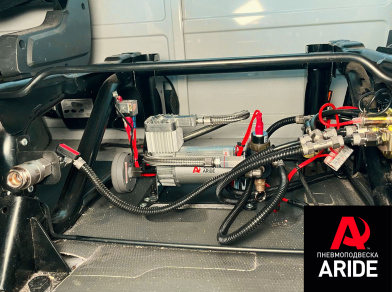

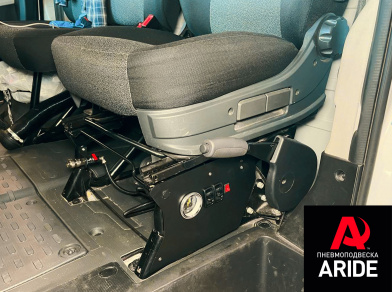

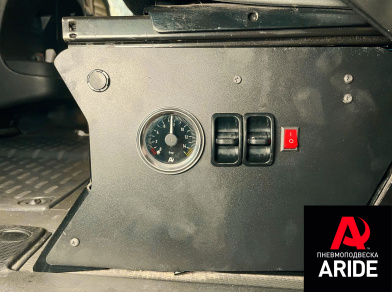

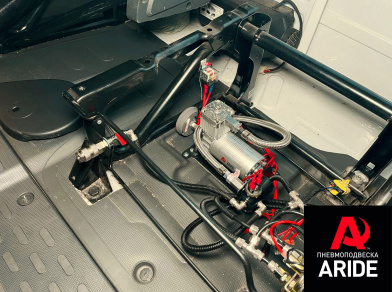

Пневмолиния от каждой подушки проходит вдоль рамы, по заводским креплениям, далее она заходит в салон через штатное отверстие для троса ручника. Следом пневмолиния идёт в систему управления. На данный автомобиль была установлена двухконтурная система управления 2.Оптимал. Компрессор, реле давления, предохранительный клапан и остальная электрика установлены под водительским сидением. Двухстрелочный манометр и две пневмоклавиши установлены на специальную панель, которая крепится в водительскому сидению.

Дополнительно была установлена система подкачки колёс, быстросъём и шаровый кран смонтированы на специальной пластине крепления, под водительским сидением.
