Установка механизма подъёма оси на оси BPW

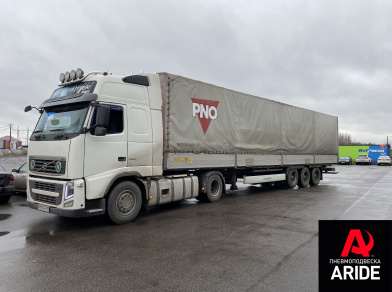

Проект дооснащению механизмом подъёмной оси полуприцепа Krone с осями BPW.

Данный комплект механизма подъёма оси состоит из кронштейнов, пневмоподушек, болтов и фитингов.

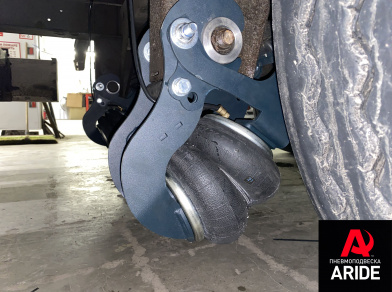

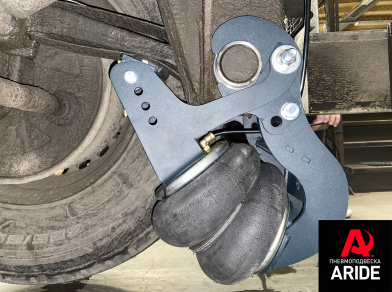

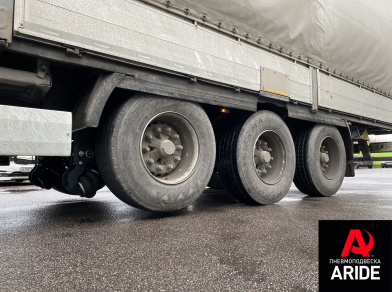

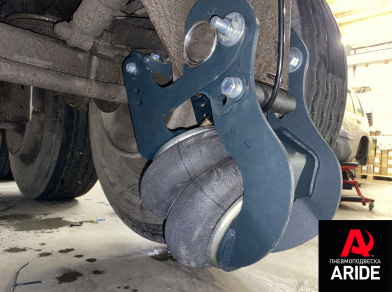

Комплект был установлен на первую ось в данном полуприцепе. Верхние кронштейны устанавливаются на бугель при помощи специальных обхватов. Изначально на "палец" бугеля устанавливаются специальные втулки, за счёт которых кронштейны надёжно закрепляются. Далее уже через втулки надевается и крепится кронштейн. Так же верхний несущий кронштейн упирается втулкой с болтом в ребро жесткости бугеля.

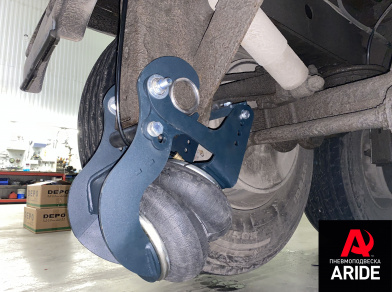

Второй кронштейн крепится к первому через болтовое соединение и специальные втулки, которые являются центром оси вращения механизма.

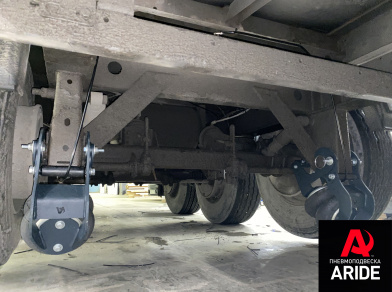

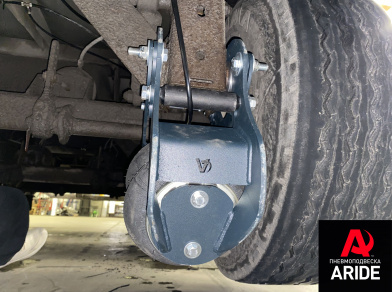

Подъём оси обеспечивается за счёт раскрытия пневмоподушки, когда в неё поступает давление. Пневмоподушка давит в кронштейн, и он уже в свою очередь через демпфер поднимает ось через полурессору.

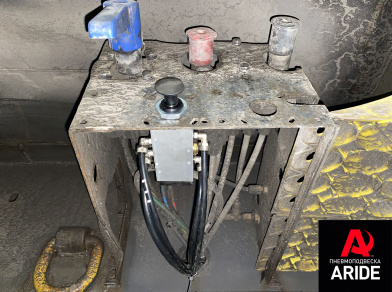

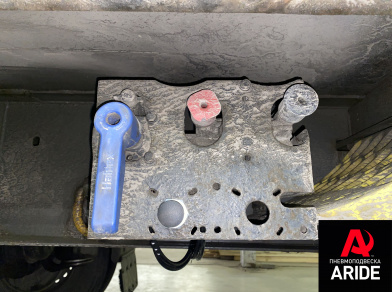

Управление подъёмом оси происходит при помощи специальной установленной системы. Основной частью данной системы является распределительный кран к которому подводятся трубки от всех заводских подушек, от ресивера, а так же от новых установленных подушек, которые обеспечивают подъём. При нажатии на кран заводские пневмоэлементы на первой оси стравливаются, а воздух из ресивера поступает в заранее установленные пневмоэлементы.
