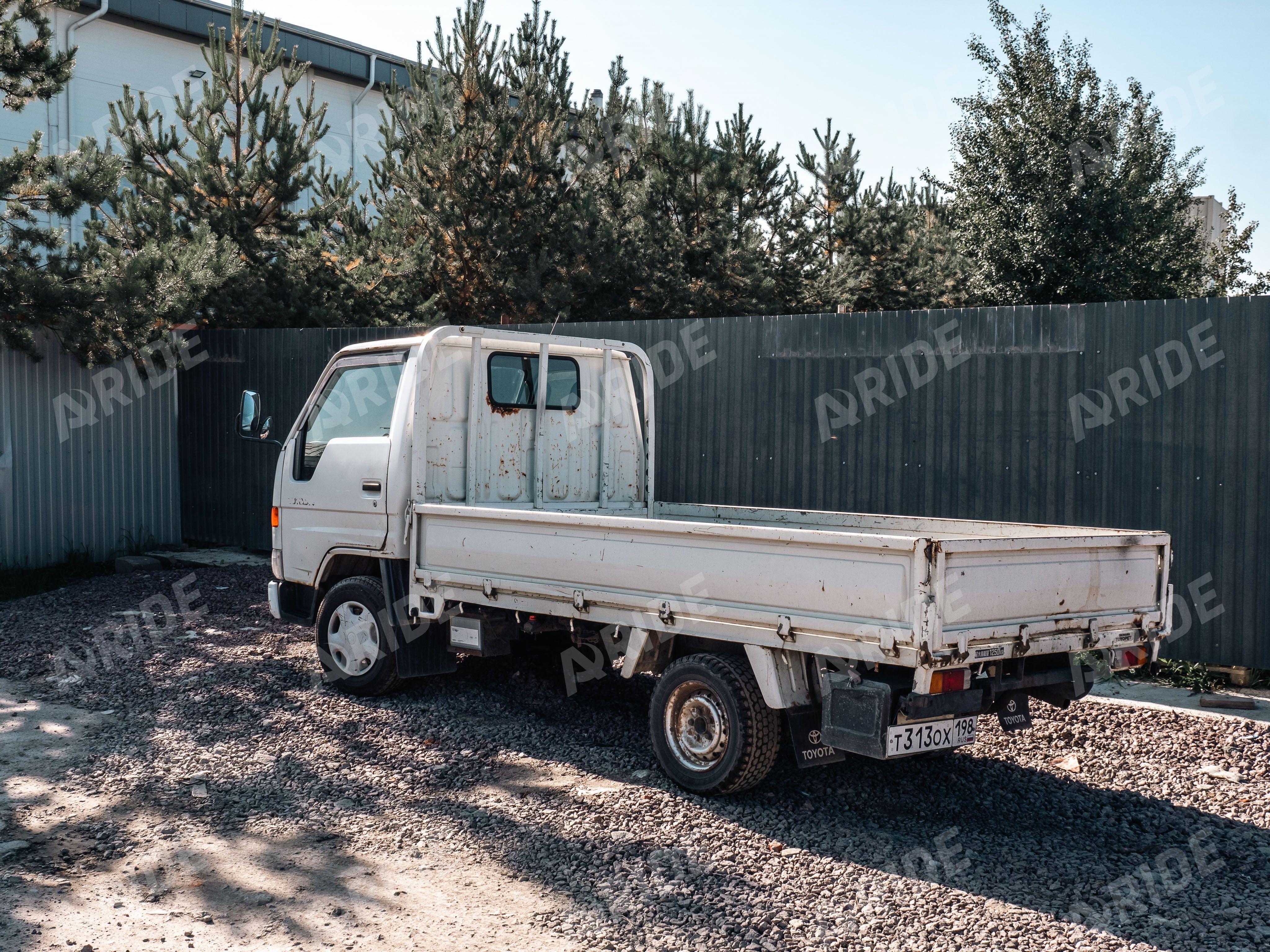

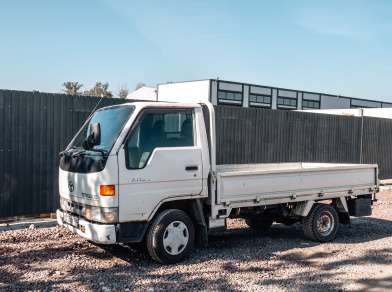

Пневмоподвеска на Toyota ToyoAce LY112

Установка вспомогательной пневматической подвески на Toyota ToyoAce.

Этот автомобиль достаточно редкий для Северо-Западной части страны, но всё же по нему есть запросы на установку пневмоподвески.

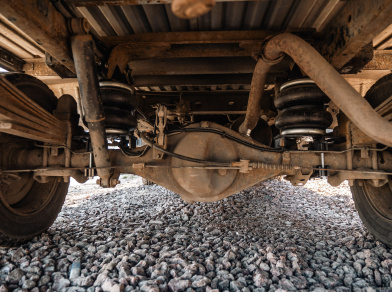

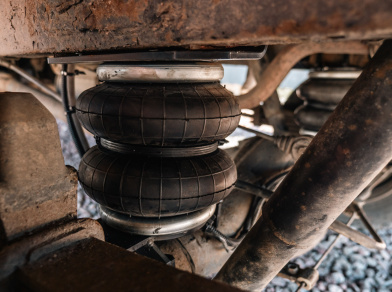

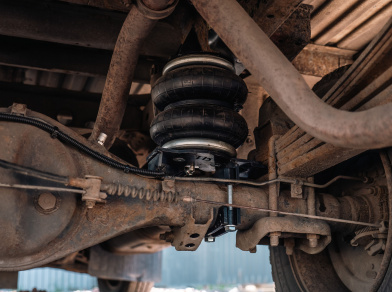

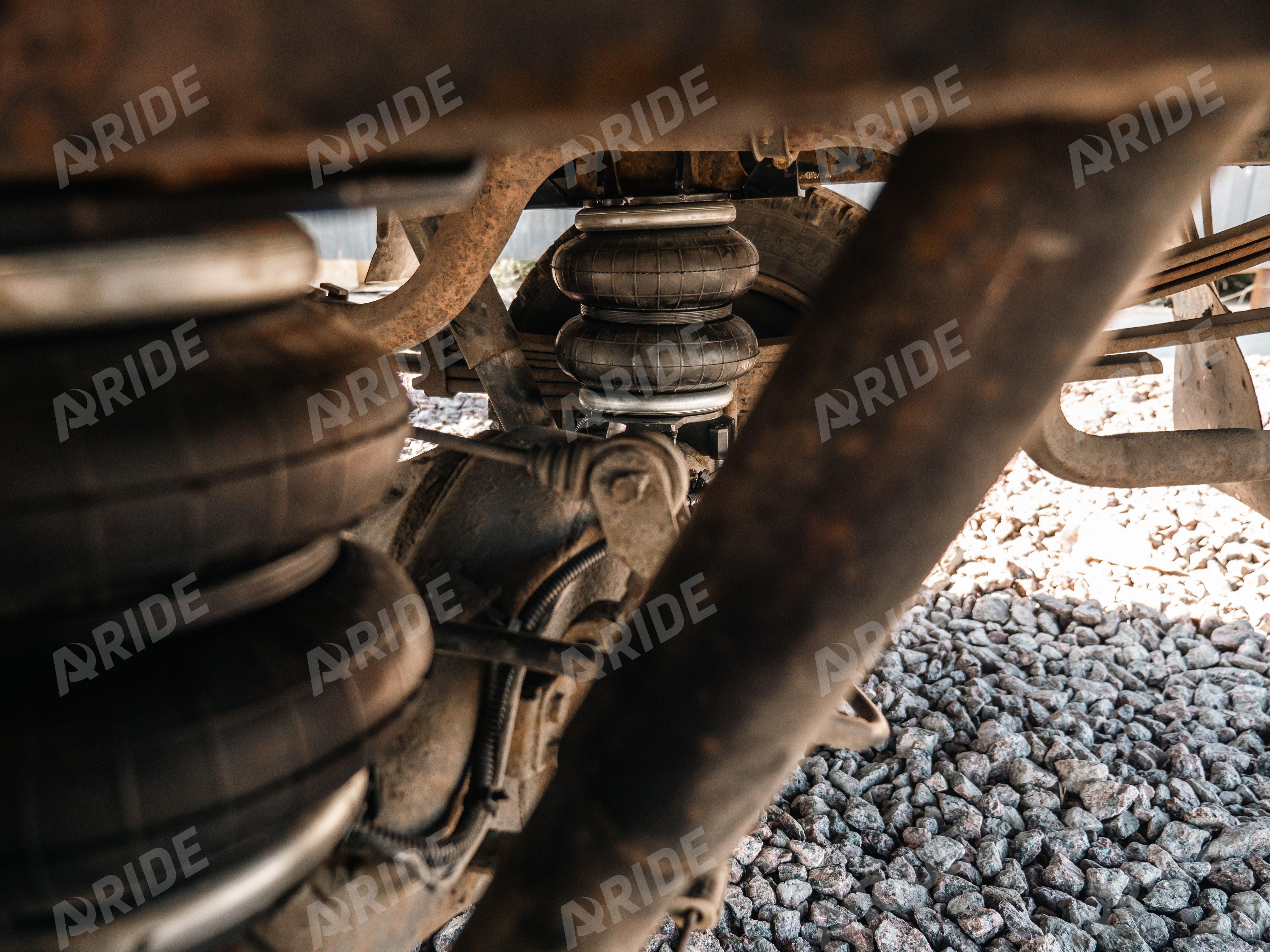

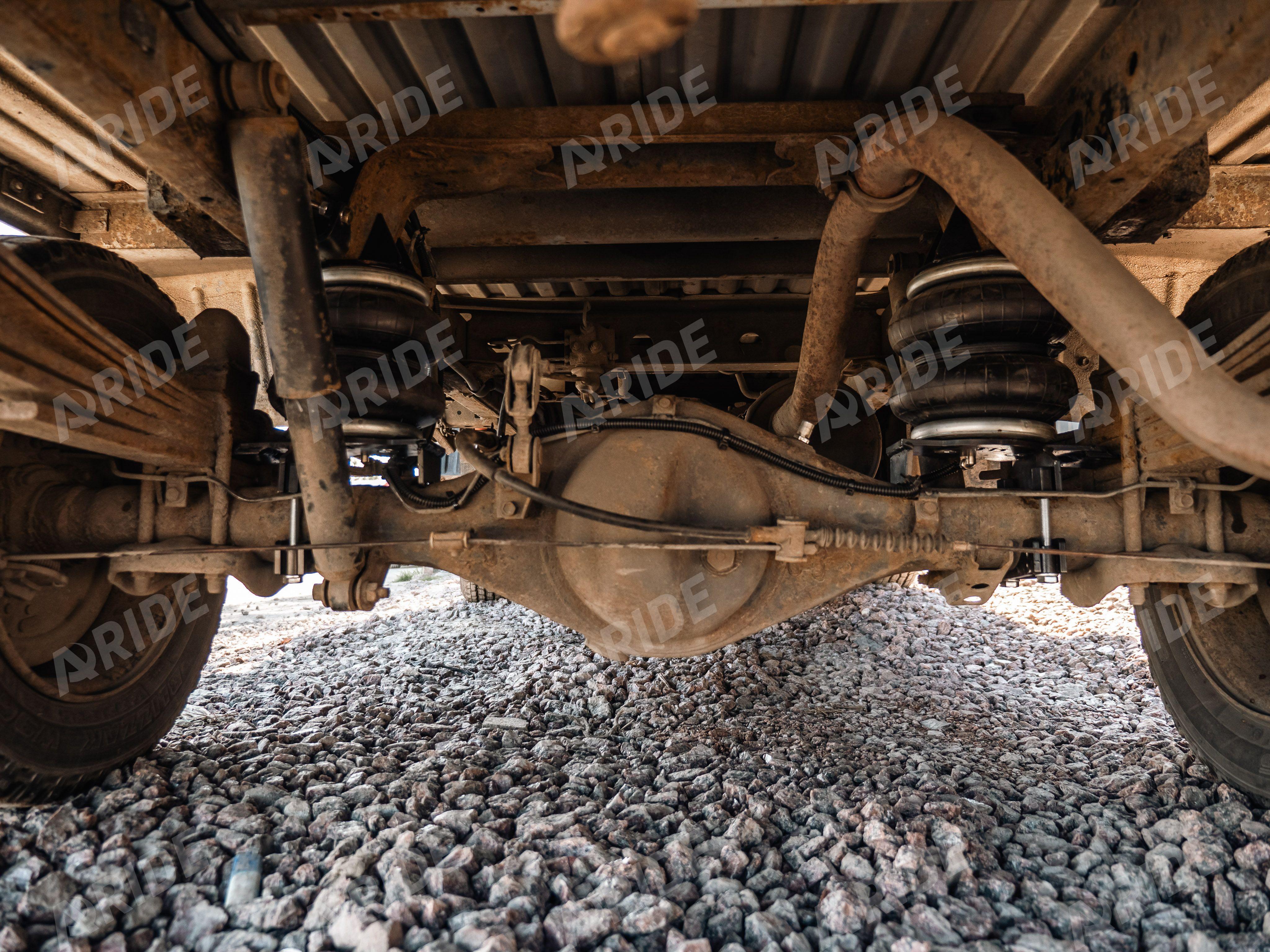

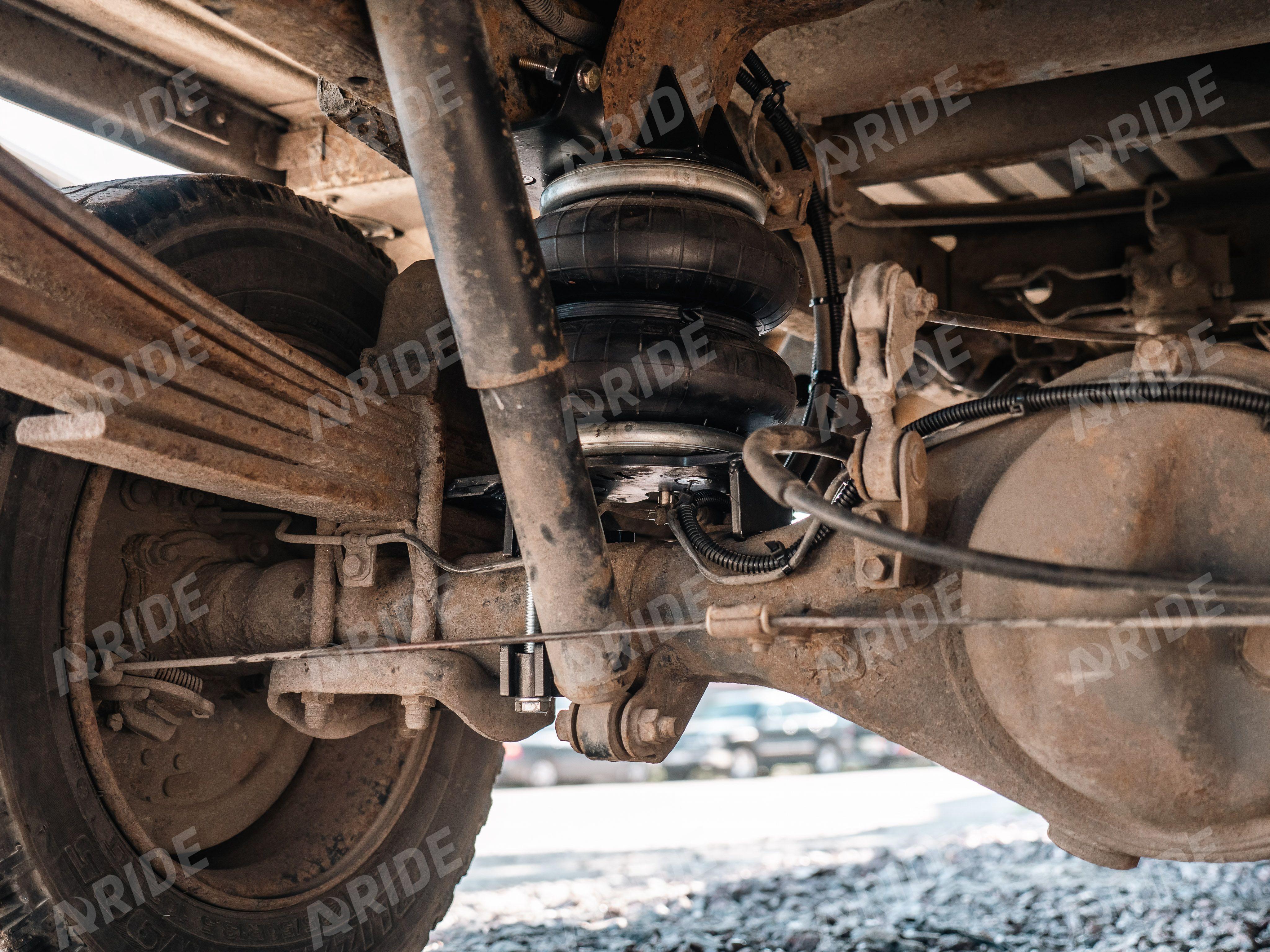

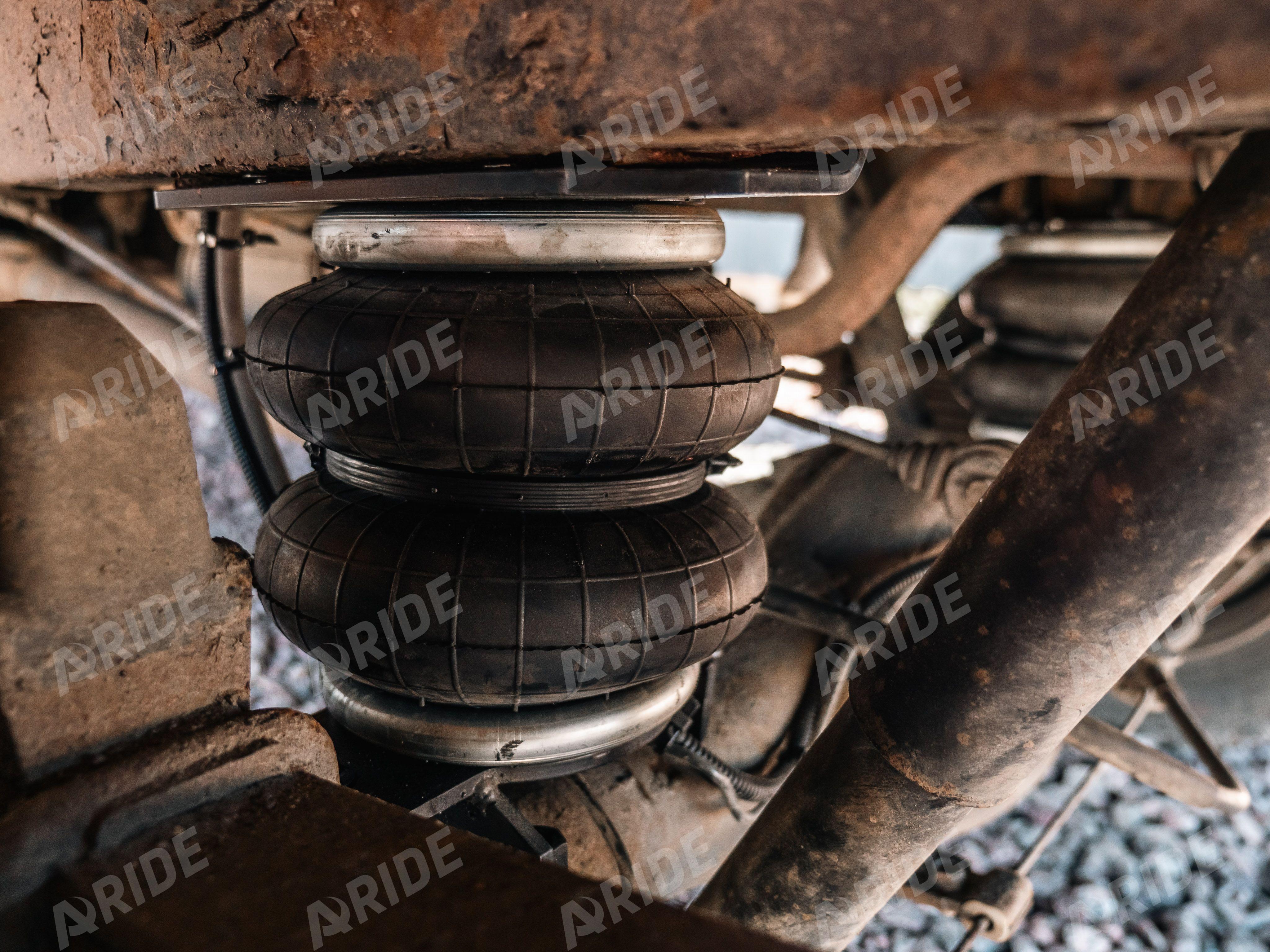

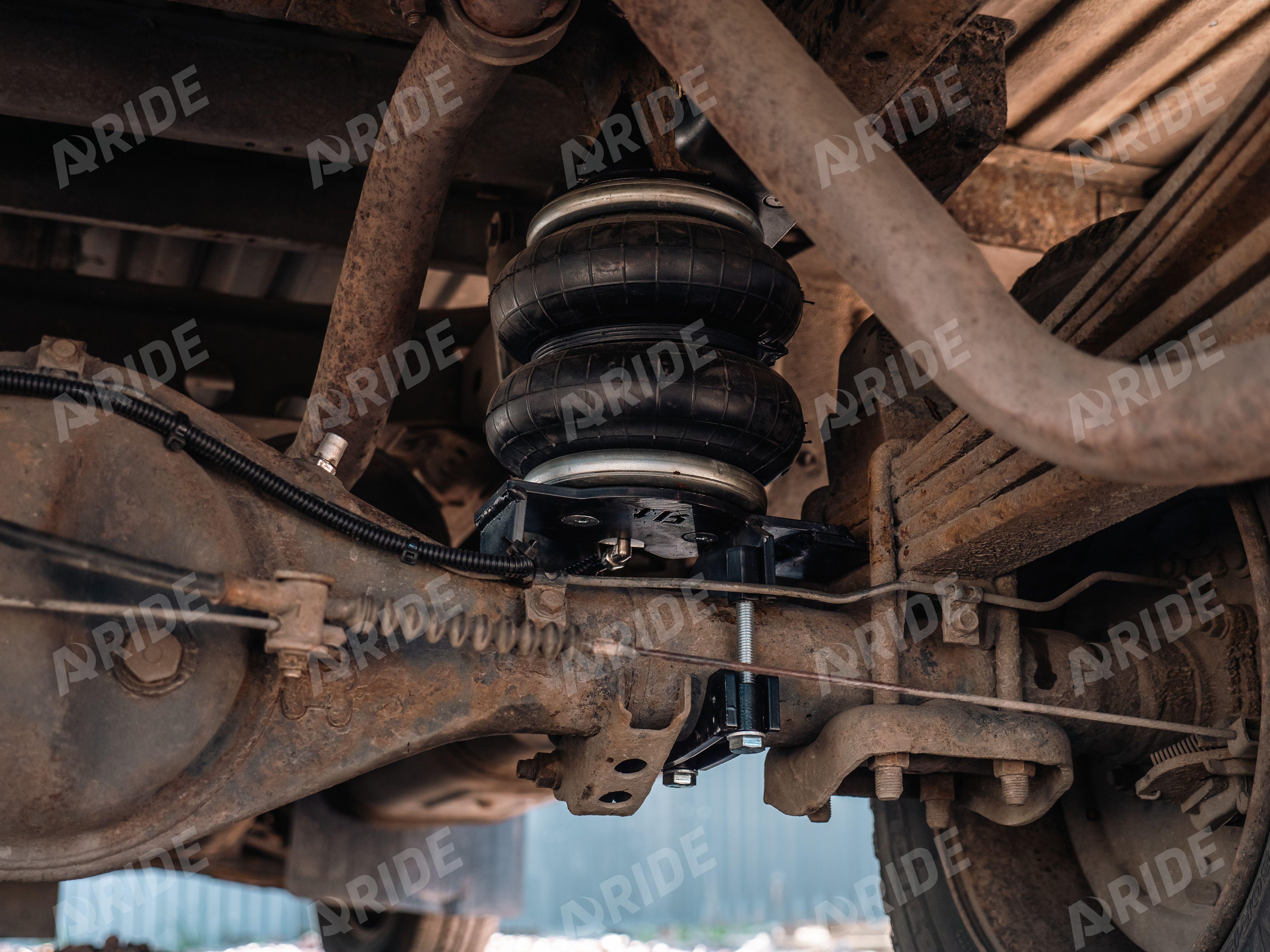

Нашими конструкторами был разработан комплект на заднюю ось, в дополнение к заводским рессорам. Пневмоподушки монтируются между рамой и мостом. Такой стандартный конструктив позволяет равномерно распределить нагрузку между рессорами и пневматическими подушками. Грузоподъёмность каждого пневмоэлемента - 2000кг при давлении в нём - 8 бар.

Установка комплекта происходила в три этапа.

1 этап: Автомобиль пригнали к нам на снятие замеров. Буквально за 1.5 часа наши конструктора произвели все необходимые замеры.

2 этап: Полноценная разработка комплекта. 3д моделирование со всеми расчётами прочности. Изготовление комплекта (лазерная резка, гибка, сварка, покраска).

3 этап: Установка комплекта на автомобиль. Более одного месяца занял процесс всей разработки. Внесение дополнительных изменений в комплект, для удобства дальнейшей установки, при серийном производстве.
