Пневматические подушки на Тойота Дюна

Разработка нового изделия.
Проект по установке пневматических подушек на Toyota Dyna.

Данный проект - это разработка нового комплекта вспомогательной пневматической подвески на автомобиль.

Монтаж данного комплекта производился в несколько этапов: 1 - снятие замеров с автомобиля, 2 - разработка нового комплекта конструкторским отделом 3 - изготовление комплекта на нашем производстве, 4 - финальная часть, а именно примерка и установка на автомобиль.

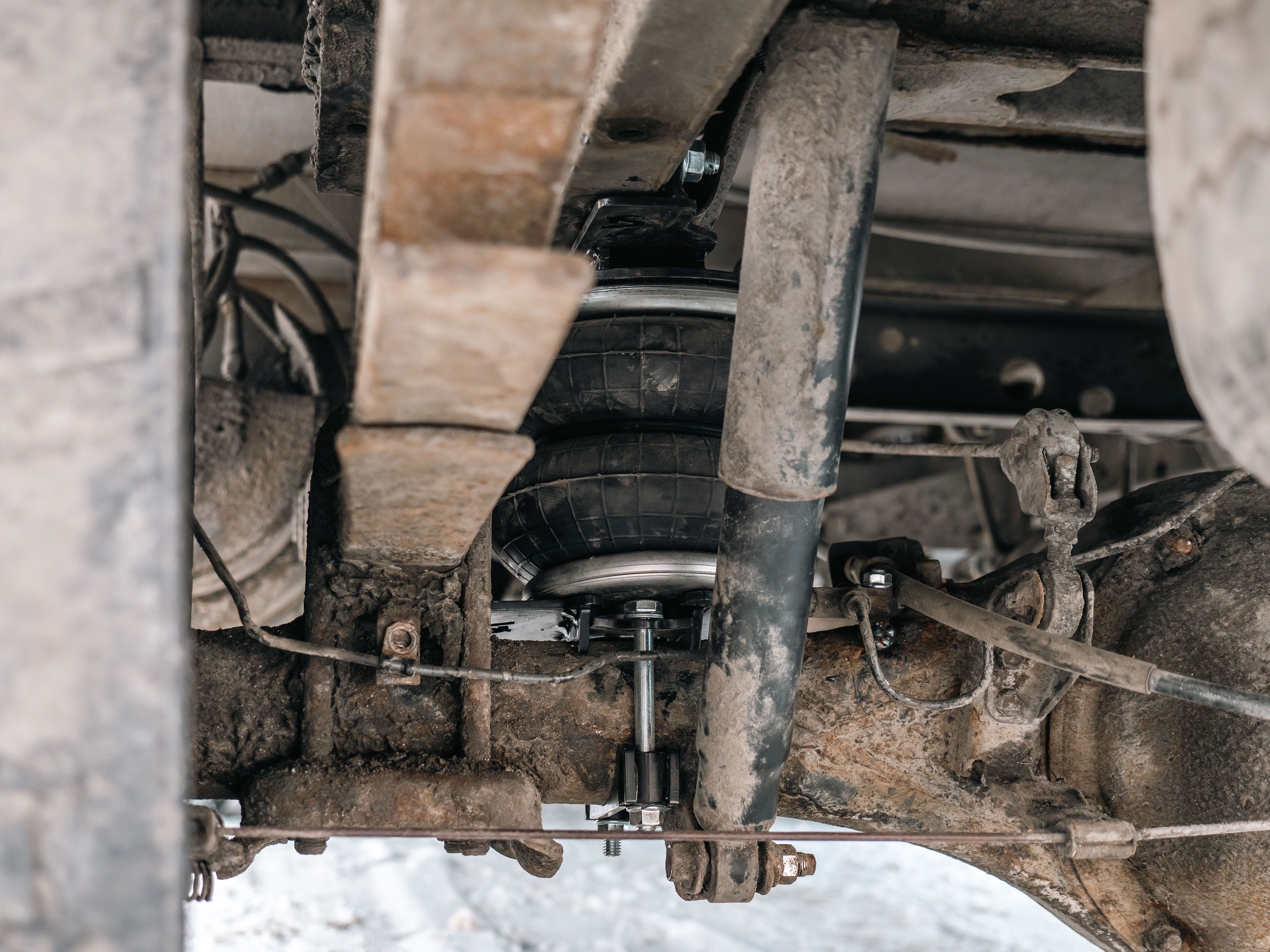

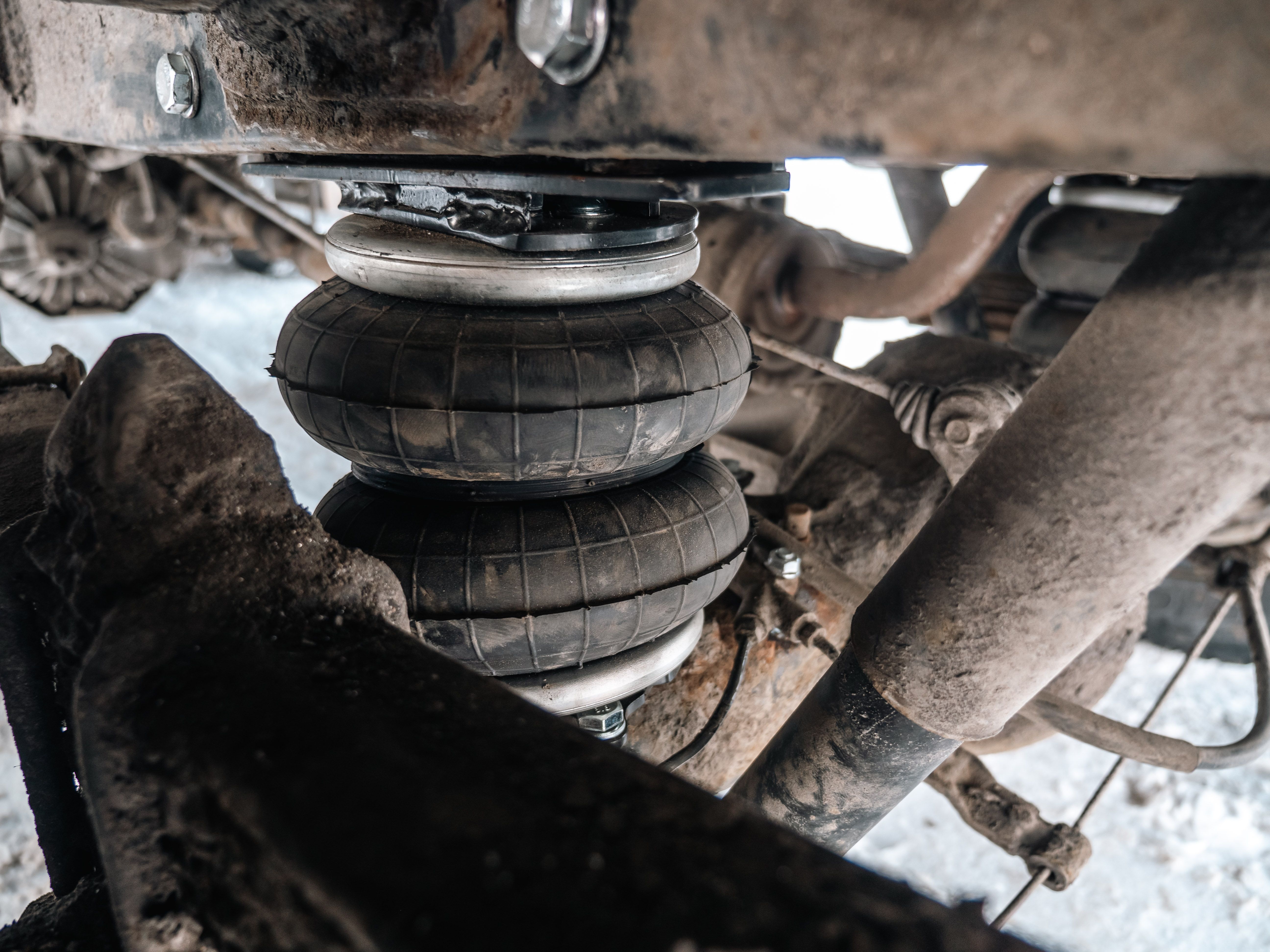

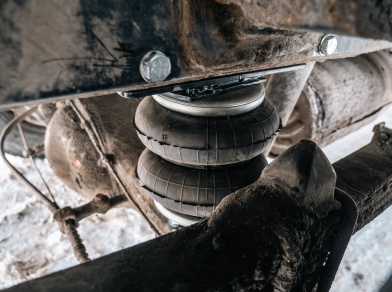

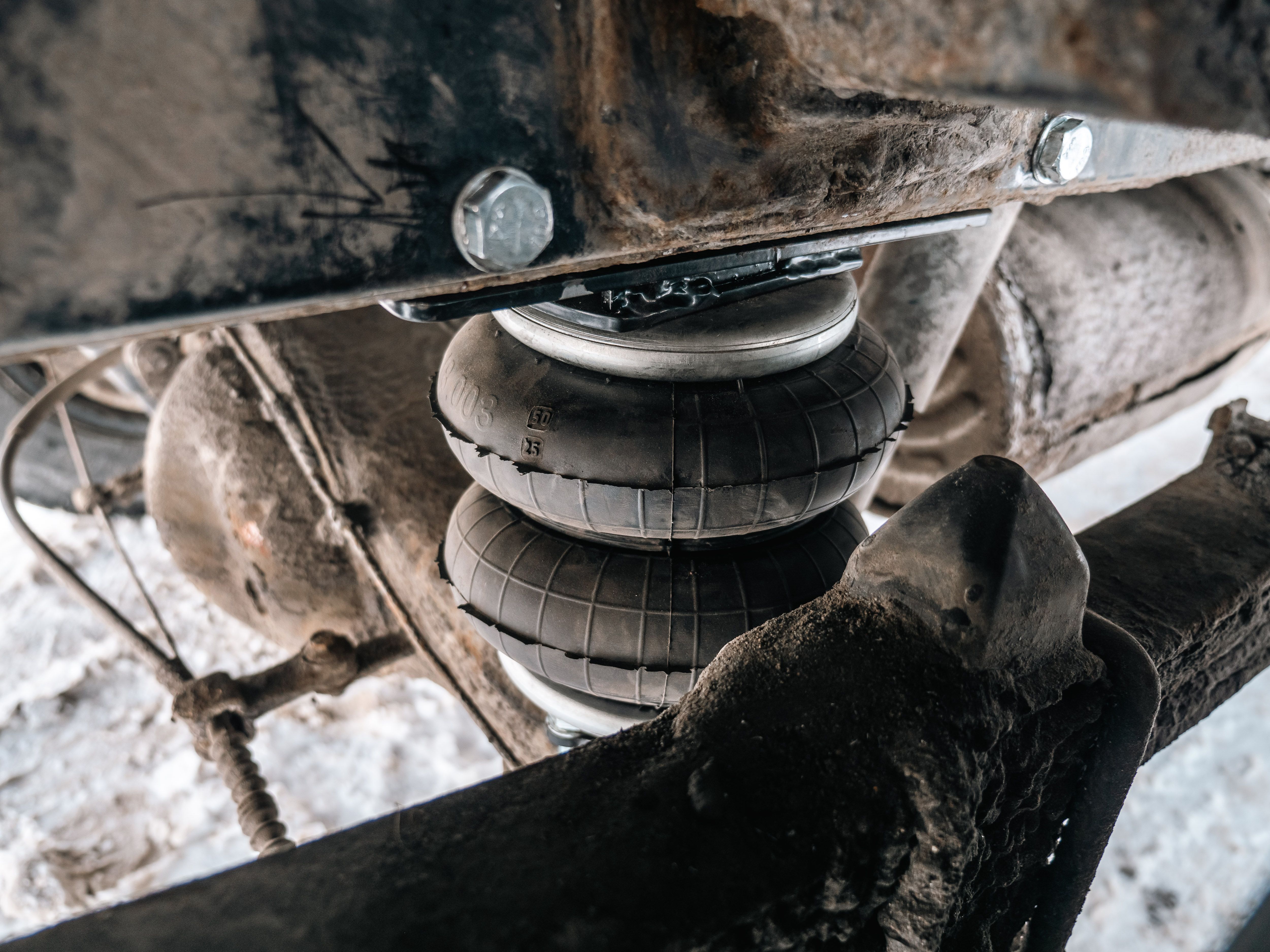

Пневмоподушки были установлены в дополнение к заводским рессорам. Нижние кронштейны "садятся" на мост, а верхние упираются в раму. Пневмоподушки являются дополнительной - третьей точкой опоры. Они работают совместно с заводским рессорным пакетом. Тем самым они снимают часть нагрузки с рессор и защищают их от износа.

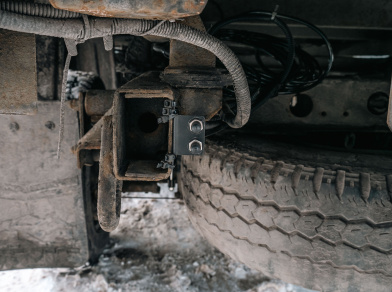

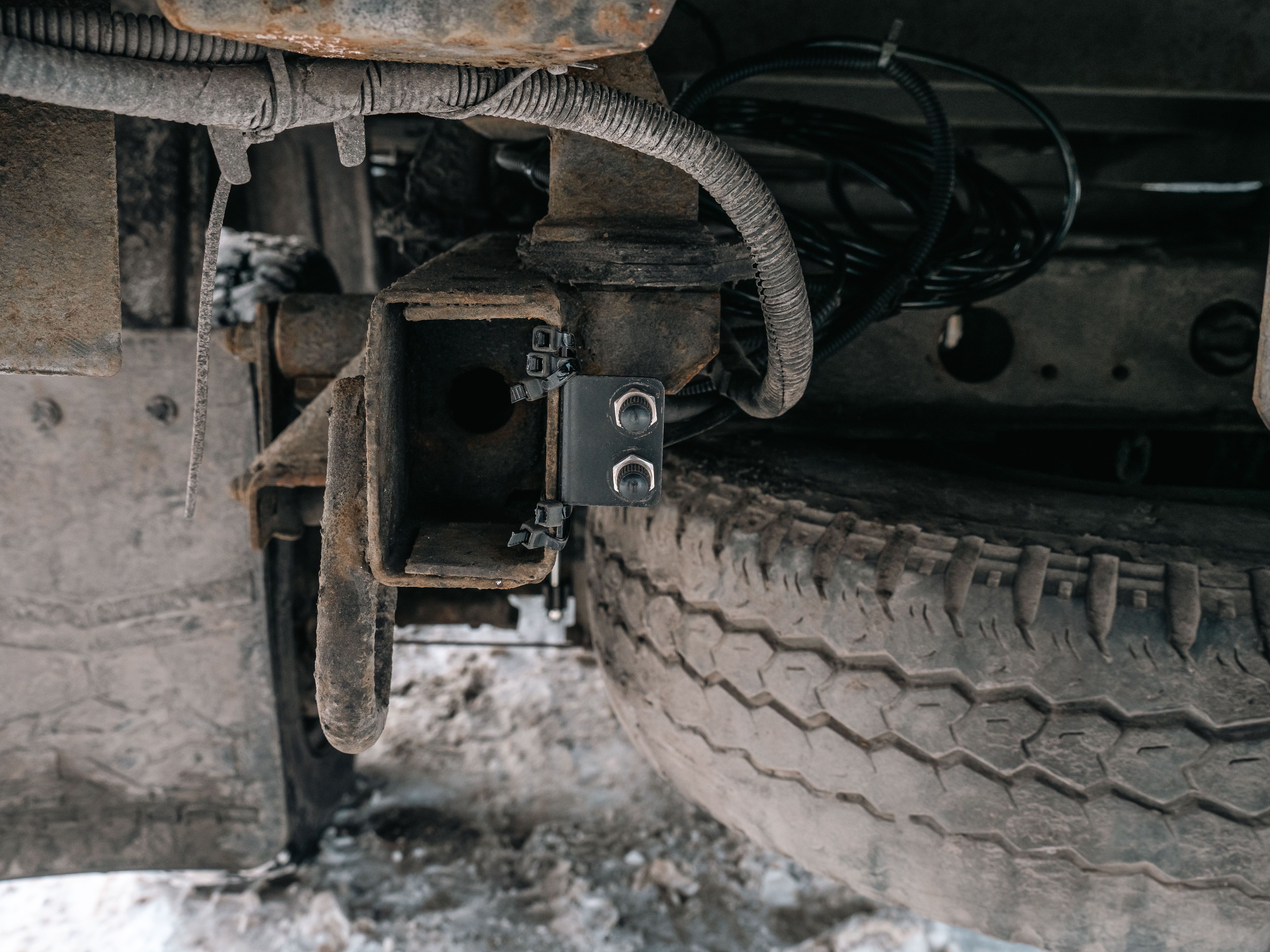

Регулировка давления осуществляется за счёт двух ниппелей подкачки, которые по просьбе клиента были выведены на раму автомобиля (временное решение), для дальнейшей установки системы управления из салона.
