Наши проекты: Пневмоподвеска на Shacman X6000

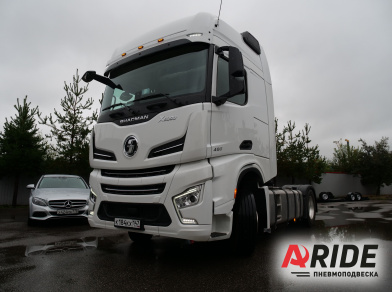

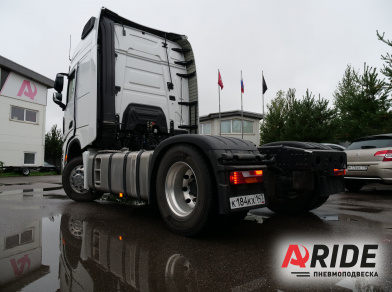

Представляем вам проект по дооснащению вспомогательной пневматической подвеской, совершенно нового тягача Shacman X6000.

Установка вспомогательных пневматических подушек на переднюю ось обусловлена несколькими факторами - защита новых рессор от износа и поломки, увеличение комфорта при эксплуатации, возможностью регулировки клиренса, грузоподъёмности и жёсткости подвески.

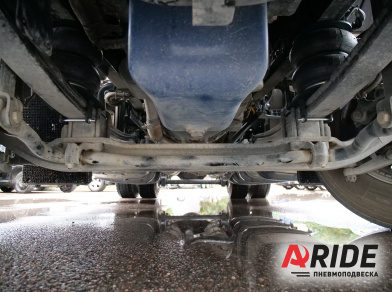

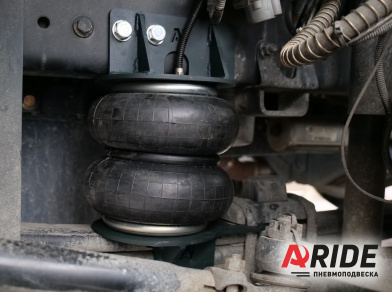

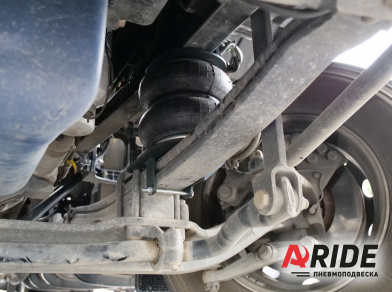

Подушки устанавливаются в дополнение к переднему рессорному пакету. Монтаж вспомогательных пневмоэлементов происходит за счёт специальных кронштейнов, которые были разработаны исключительно под данный автомобиль. Комплект состоит из верхних и нижних кронштейнов. Верхние кронштейны крепятся к раме через заводские отверстия в ней. Нижние кронштейны устанавливаются на рессорный пакет, максимально близко к передней балке, для того чтобы не создавать дополнительное давление на уязвимые части рессор. Такое расположение пневмоэлементов выбрано не с проста. Подушки ставятся рядом с балкой, для того чтобы сохранить заводской отбойник, который предотвращает всевозможные ударные непредвиденные нагрузки.

Для регулировки давления в установленных подушках, на автомобиль была смонтирована одноконтурная система управления 1.ОБ.ПС.

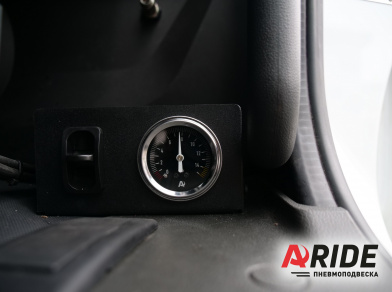

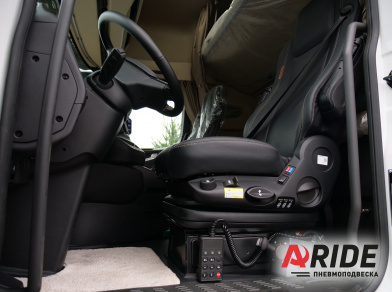

Данная система управления подключается к заводской воздушной системе, соответственно максимальное давление в пневматических подушках ограничено производительностью заводского компрессора. При достижении давления в 8 атмосфер, каждая подушка компенсирует по 1500 килограмм нагрузки с рессор. Блок управления передней пневматической подвеской был размещён в кабине, для удобства пользования.
