Наши проекты: Пневмоподвеска на Iveco Daily 70

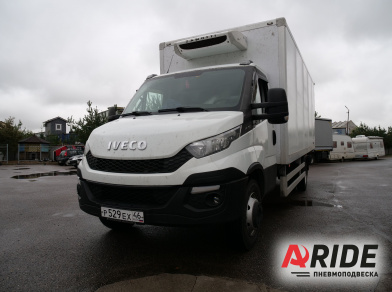

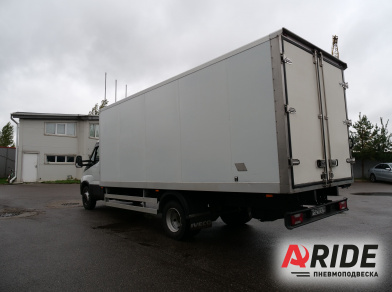

Установка вспомогательных пневматических подушек на Iveco Daily 70C. Машина приехала в дождливый Санкт-Петербург из города Курск, специально для установки пневматической подвески.

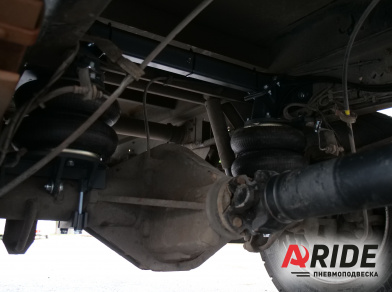

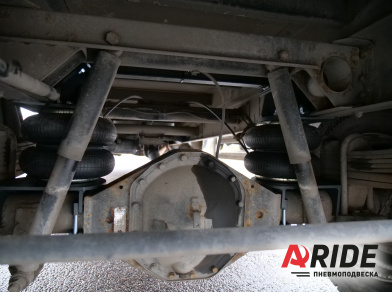

Комплект был установлен на заднюю ось. В нём используются пневматические подушки 250/2, которые в паре способны компенсировать до 4000 килограмм нагрузки с заднего рессорного пакета. Для того что бы обеспечить высокую прочность и надёжность всей конструкции, кронштейны выполняются из стали, толщиной 6 и 8 миллиметров. Верхние кронштейны крепятся к раме, и притягиваются через заводские отверстия в ней.

Для того что бы снять вращающий момент на верхних кронштейнах, в комплекте используется поперечный усилитель, который устанавливается между двумя верхними кронштейнами.

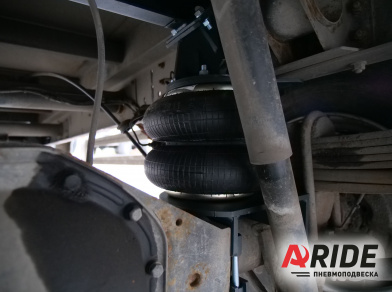

Нижние кронштейны устанавливаются на чулок моста, и так же притягиваются к нему при помощи обхватов.

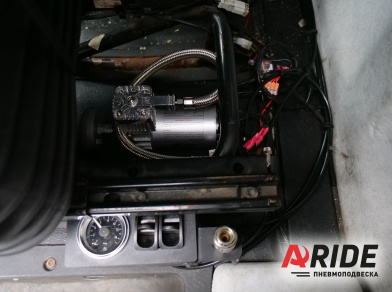

Регулировка давления в подушках осуществляется при помощи двухконтурной системы 2.120.ПС. Она оснащена ресивером для дополнительного объёма воздуха и компрессором ARIDE 100. Сама же регулировка давления осуществляется при помощи двух пневматических клавиш, а отслеживание происходит через один двухстрелочный манометр.

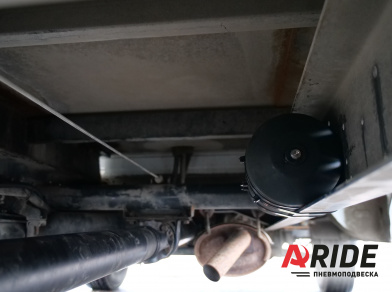

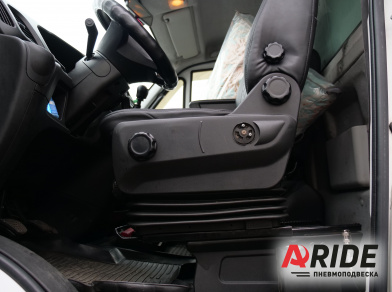

Ресивер устанавливается под рамой, а компрессор и блок управления монтируются в салоне.

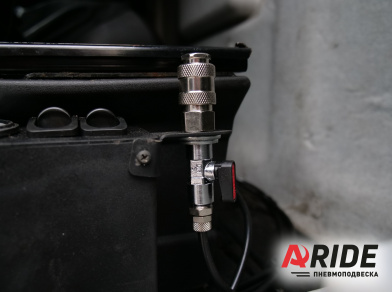

Так же на автомобиль была дополнительно установлена система подкачки колёс. Её быстросъём был установлен рядом с блоком управления.

Данная система способна накачать в подушки давление до 8 атмосфер.
