Наши проекты: Пневмоподвеска на Isuzu NQR

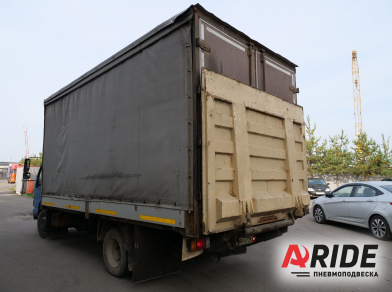

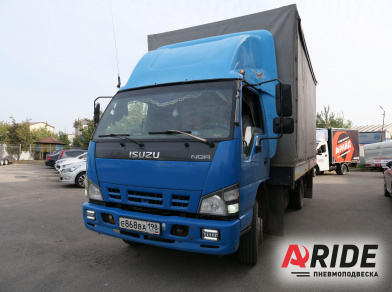

Проект по установке комплектов вспомогательных пневматических подушек на переднюю и заднюю ось, автомобиля Isuzu NQR 75.

Оба комплекта устанавливаются в дополнение к заводским рессорным пакетам. Установка обусловлена тем, что многолетним рессорам не хватает грузоподъёмной силы. Соответственно полноценное использование автомобиля в коммерческих целях становится ограниченным и неудобным.

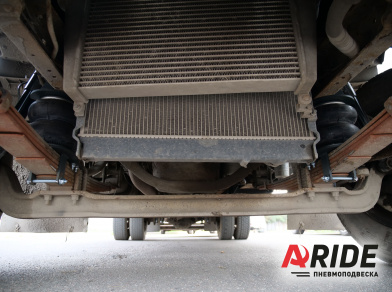

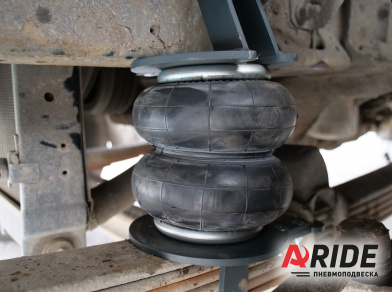

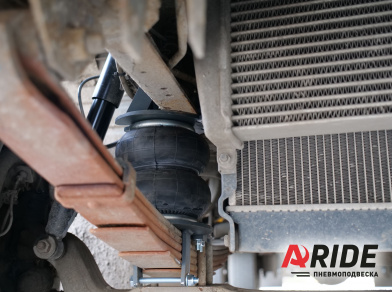

Благодаря установленным подушкам на переднюю ось, удастся компенсировать до 3000 килограмм нагрузки. При установке подушек удаётся сохранить заводской отбойник, который дополнительно сможет обезопасить подушки от пробоя. Подушки устанавливаются при помощи специальных кронштейнов, которые крепятся к раме и рессорному пакету.

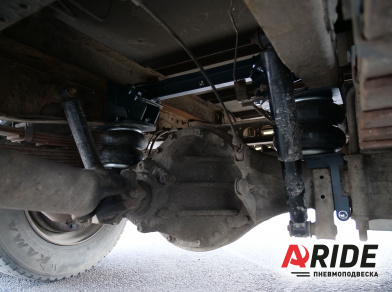

На задней оси устанавливаются такие же пневмоподушки, но только с дополнительным поперечным усилителем, который распределяет нагрузку, приходящуюся на раму в процессе эксплуатации.

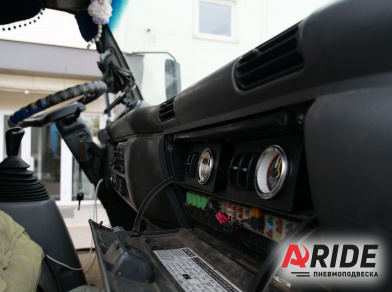

Регулировка давления в баллонах осуществляется при помощи трёхконтурной системы управления 3.150.ПС. Так как автомобиль имеет 24 вольтовую бортовую сеть, компрессор так же устанавливается на 24 вольта. Данная система оснащена 10ти литровым ресивером. Блок управления с тремя пневматическими клавишами и одним двухстрелочным, а так же одним однострелочным манометром, по желанию клиента был расположен в нише, рядом с блоком предохранителей. Данная система рассчитана на 10 атмосфер.
