Наши проекты: Проект установки пневмоподвески на Isuzu Forward

Установка вспомогательной пневматической подвески на автомобиль Isuzu Forward 12т.

В данном проект показано полное дооборудование данного автомобиля, комплекты были установлены как на переднюю, так и на заднюю ось. Так как автомобиль имеет изотермическую будку, на рессоры идёт постоянная увеличенная нагрузка.

На передней оси комплект устанавливается между рамой и рессорным пакетом. Верхние кронштейны крепятся к раме через заводские отверстия в ней. Нижние же кронштейны устанавливаются на рессорный пакет, как можно ближе к балке. Нижние кронштейны крепятся к стремянным болтам, а так же притягиваются за счёт обхватов.

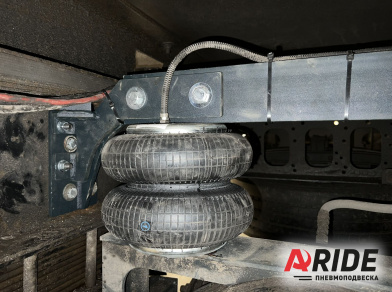

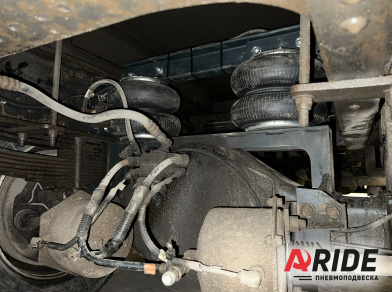

Задний комплект имеет необычную конфигурацию. Подушки устанавливаются не просто между чулком моста и рамой. В данном комплекте используется интересная разработка, на мост устанавливается единый большой кронштейн, который служит основанием для крепления сразу двух пневмоэлементов. Самая верхняя точка данного кронштейна выше редуктора, это сделано для того, что бы равномерно распределить нагрузку. Верхний же кронштейн так же ориентирован для крепления сразу двух пневмоэлементов, за счёт поперечного усилителя. А боковые части его надёжно крепятся к раме.

Так как автомобиль имеет заводскую воздушную систему, на него была установлена трёхконтурная система 3.ОБ.ПС. Она подключается к заводскому воздушному ресиверу. Блоки управления устанавливаются на центральной консоли, в её нижней части.
