Пневмоподвеска на Foton Aumark S85

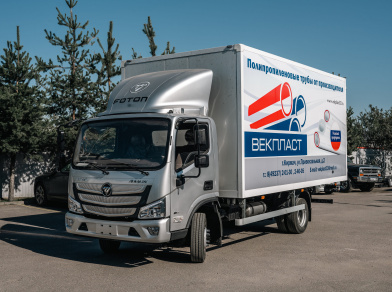

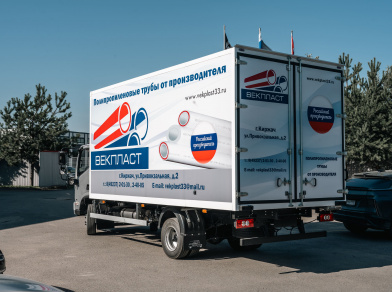

Установка пневматических подушек на новый Foton Aumark S80.

Машина совершенно новая, но клиент заранее позаботился о целостности рессор и установил два комплекта вспомогательной пневмоподвески. Оба комплект устанавливаются в дополнение к рессорному пакету, тем самым работают совместно с заводскими рессорами. Пневматические подушки берут на себя часть нагрузки, тем самым разгружая рессоры.

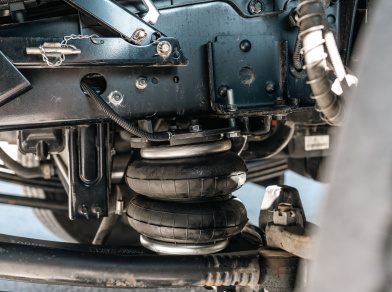

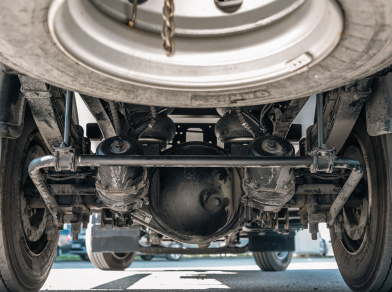

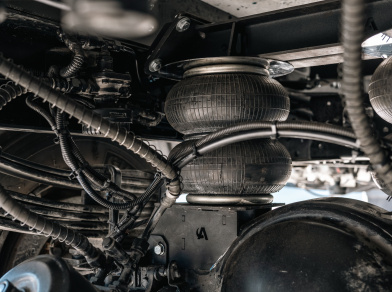

Передний комплект устанавливается между рамой и рессорным пакетом. Верхний кронштейн крепится к раме, нижний же устанавливается на рессоры, рядом с балкой. Такая компоновка позволяет сохранить заводской отбойник. Задний комплект устанавливается между мостом и рамой автомобиля. Если на передней оси установлены пневматические подушки 180Д1, которые компенсируют до 3000 килограмм нагрузки, то на заднюю ось уже установлены пневматические подушки 250/2 - они уже способны компенсировать до 5000 килограмм. Так как на заднюю ось приходится большая часть веса, соответственно и нагрузка на кронштейны выше, и для того чтобы обеспечить жёсткость всей конструкции, задние кронштейны оснащены поперечным усилителем, который предотвращает вращающий момент, возникающий на раме в процессе эксплуатации.

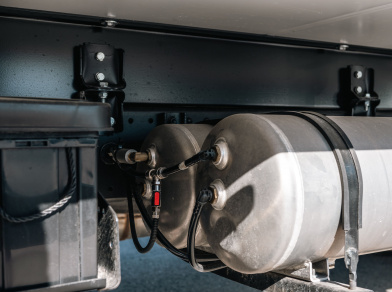

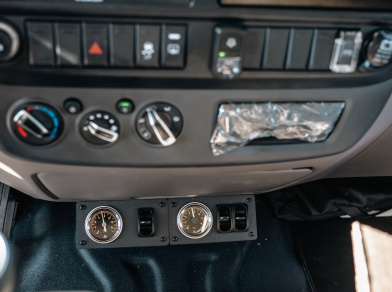

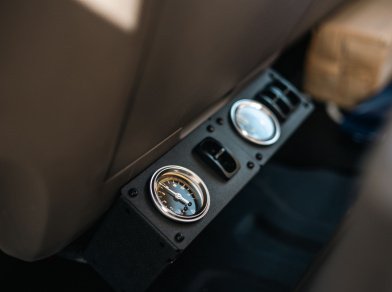

Регулировкой давления в данном проекте послужила трёхконтурная система управления 3.ОБ.ПС. Блоки управления устанавливаются на нижнюю часть в центре консоли, а воздух же для управления берётся из заводской воздушной системы.
