Пневмоподвеска Газель Next

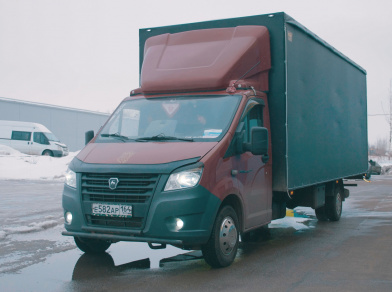

Установка вспомогательной пневмоподвески на автомобиль Газель NEXT. На данный авто были установлены комплекты на переднюю и на заднюю ось.

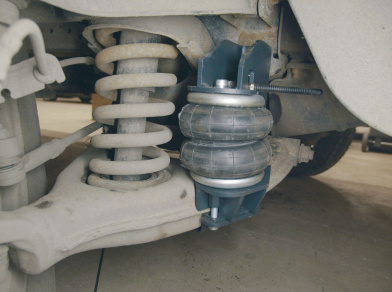

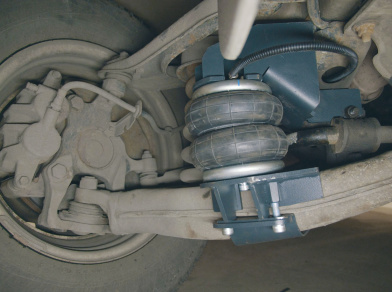

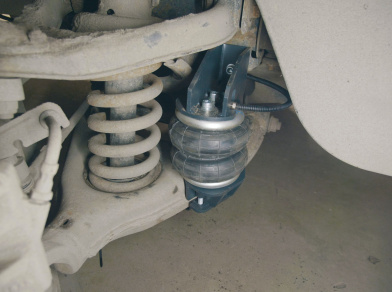

На передней оси, в дополнение к заводским пружинам, был установлен комплект вспомогательной пневмоподвески, который способен компенсировать до 1500кг с передних пружин. Верхние кронштейны крепятся к подрамнику за счёт болтового соединения, и так же к шпильке крепления амортизатора. Нижние кронштейны надеваются на рычаг и притягиваются за счёт специальных обхватов. Подушка установлена 140/2 - это двухсекциооный сильфон, способный поднять до 800кг.

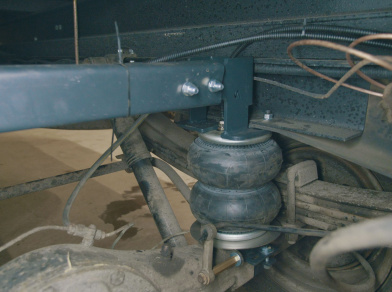

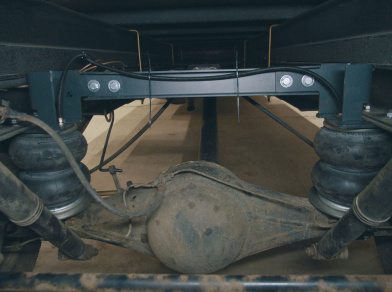

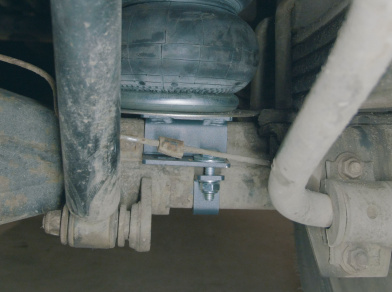

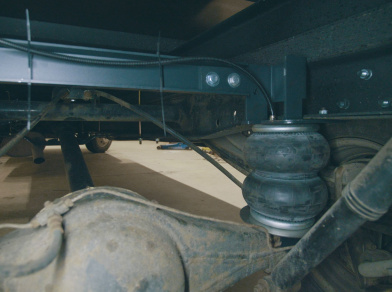

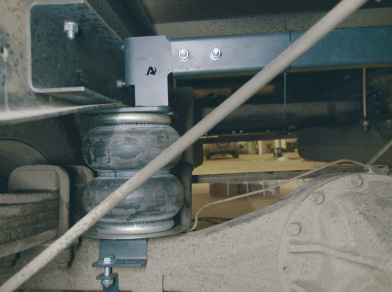

На заднюю ось был установлен наш самый лучший комплект, под артикулом 02090. Данный комплект крепится на раму, в заводские отверстия под отбойники. Верхние кронштейны закрепляются между собой поперечным усилителем, для того что бы убрать вращающий момент на раме и придать ей дополнительную жёсткость. Нижние кронштейны надеваются на мост и притягиваются специальными обхватами, что бы максимально избежать смещение кронштейнов вдоль моста. Машина оборудована "колдуном" - регулятором тормозных усилий, для того что бы он не соприкасался с пневмоподушкой, в комплекте всегда лежит кронштейн для переноса регулятора тормозных усилий.

Задняя вспомогательная подвеска компенсирует до 3000кг нагрузки с задней оси.

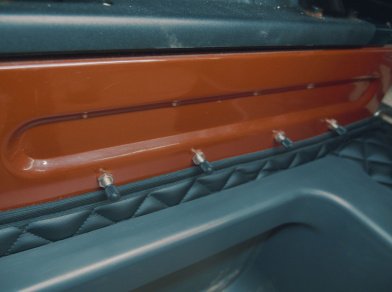

В данном проекте, для управления пневмоподвеской был выбран достаточно простой, но действенный способ. Были выведены 4 ниппеля подкачки. Каждый ниппель для определённой подушки. Тем самым можно регулировать высоту подъёма не только передней или задней оси, а так же правой и левой стороны.
