Пневматическая подвеска на Лада Нива

Все привыкли видеть среди наших проектов только грузовые автомобили, а вот проектов по легковым у нас давно не было. Пришло время разбавить наши проекты, чем-то интересным и необычным.

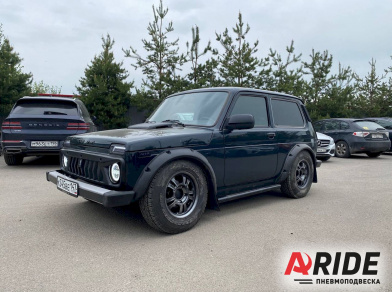

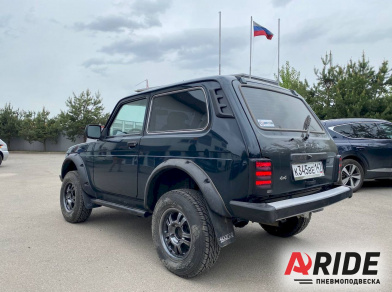

Сегодня представим вашему вниманию проект по полному оснащению пневматической подвеской автомобиля ВАЗ НИВА. В первую очередь этот проект необычен для нас, так как пневматические подушки устанавливаются не в дополнение к заводской подвеске, а взамен заводских пружин.

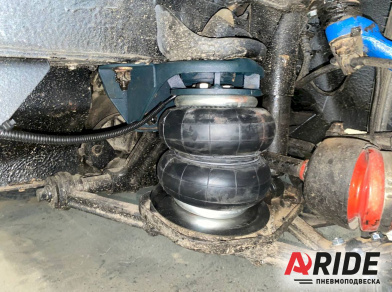

Начнём с передней оси. Для начала нужно демонтировать пружины. Далее, на лонжероны устанавливаются верхние кронштейны, которые крепятся через заводские болтовые соединения. К ним уже прикручиваются пневматические подушки 160D1, вместе с нижними кронштейнами. Нижние же кронштейны устанавливаются на рычаг, и крепятся к нему так же при помощи болтового соединения.

Данная подушка имеет грузоподъёмною 1100 килограмм.

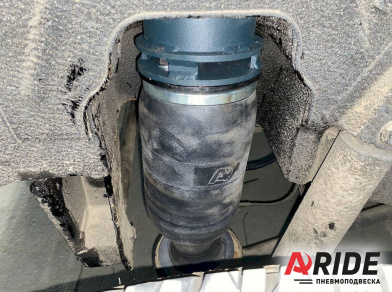

Теперь к задней оси. Для установки так же требуется демонтировать заводские пружины. На их место уже устанавливаются пневматические подушки. Верхние кронштейны крепятся к лонжеронам, а нижние крепятся к мосту. Но в данной концепции используются подушки рукавного типа. Несмотря на то, что они имеют меньшие показатели по грузоподъёмности, они отлично справляются, так как на заднюю ось идёт меньшая нагрузка. Так же рукавные подушки более мягкие в эксплуатации.

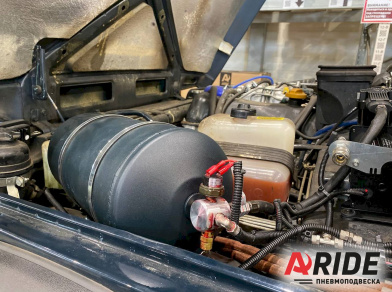

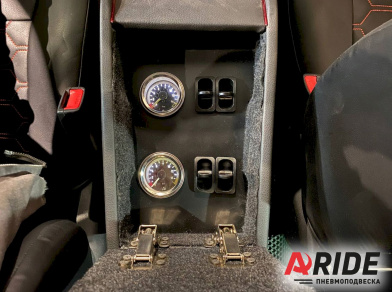

В качестве управления была выбрана четырёх контурная система. Система включает в себя высокопроизводительный компрессор ARIDE 444, и десятилитровый ресивер, которые были установлены в подкапотном пространстве. Сами же манометры и пневматические клавиши были установлены в подлоктник.

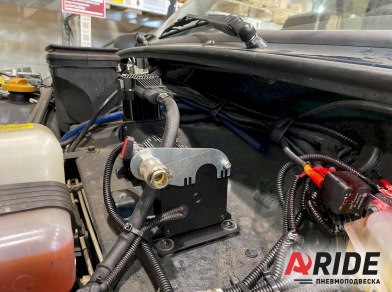

По желанию клиента, так же была установлена дополнительная система для подкачки колёс. Быстросъём установлен рядом с компрессором. Витой шланг и пистолет были убраны в багажник.
