АкцииНаши проекты: Механизм подъёма оси SAF Intra Короба
Установка механизма подъёма оси на Самосвальный полуприцеп.
К нам на установку приехала сцепка: тягач MAN и самосвальный полуприцеп Grunwald. Данный прицеп оборудован осями SAF.

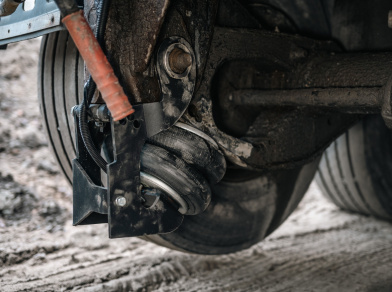

Нашими специалистами был разработан специальный комплект подъёма оси на полуприцепы с осями SAF Integral. Механизм устанавливается всего лишь за счёт метизов, которые идут в комплекте. Основной кронштейн надевается на шляпку болта и гайку "пальца" болта полурессоры. Для того чтобы обеспечить максимальное прилегание кронштейна к шестигранникам, в комплекте используются специальные стальные проставочные кольца. Данные кольца имеют много номиналов по диаметрам, и подбираются к отдельно.
Подушка устанавливается нижней частью на кронштейн, а верхней частью она крепится к самой полурессоре. Крепление каждой подушки производится за счёт четырёх болтов М10. Подвод воздуха осуществляется с нижней, неподвижной части, где основной кронштейн прилегает к бугелю.

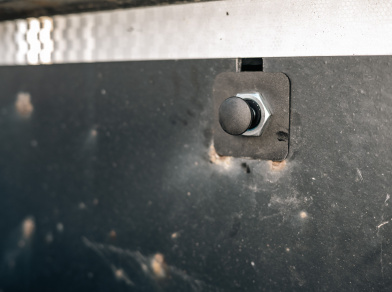

Для реализации поднятия оси, на полуприцеп была установлена система управления, которая при одном нажатии на кран, одновременно стравливает воздух из заводских подушек, и нагнетает его в подушки, которые были установлены для подъёма оси. Для реализации обратного действия, нужно всего лишь потянуть кран на себя.
